PTVM, PRVM

Zastosowanie PTVM

(nawiewny)

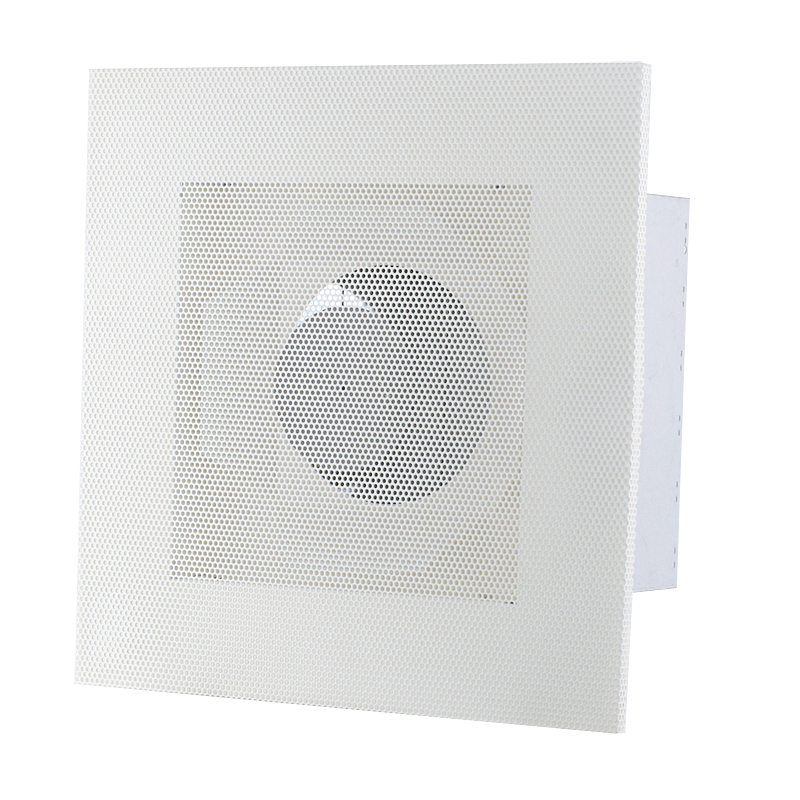

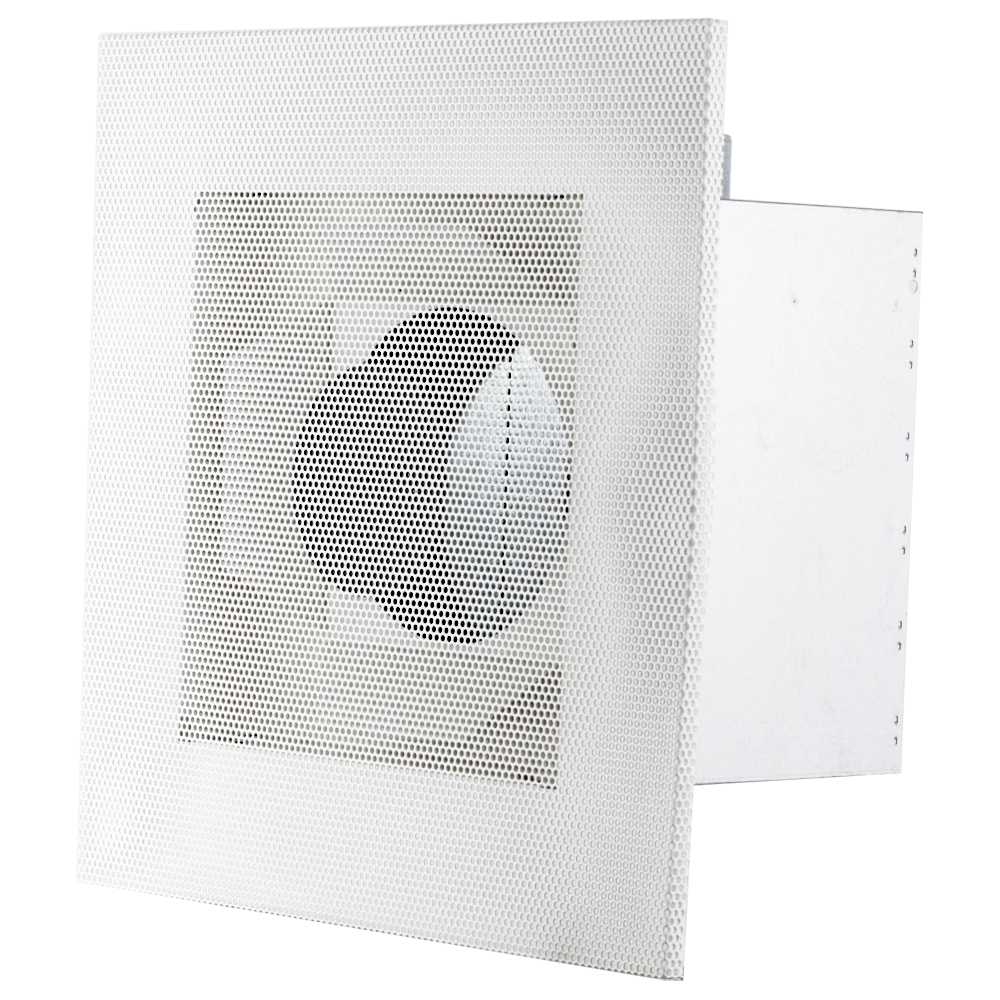

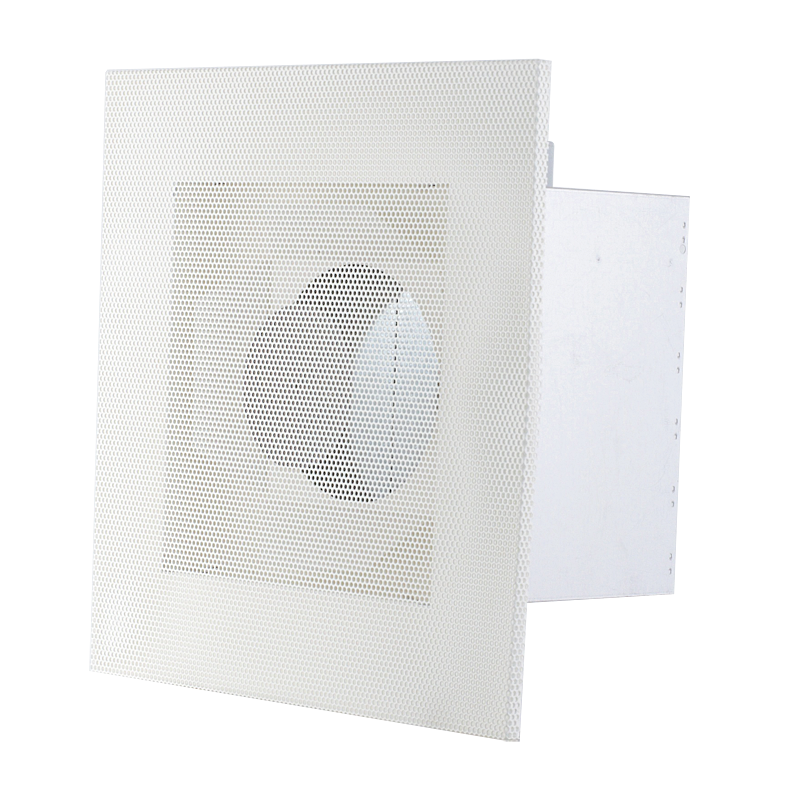

Nawiewnik perforowany sufitowy typu PTVM stosuje sie do nawiewu zimnego lub ciepłego powietrza, o dużym zróżnicowaniu temperatur między nawiewem i pomieszczeniem.

Nawiewnik jest przystosowany do umieszczenia w modułowym stropie podwieszanym o boku 600 mm.

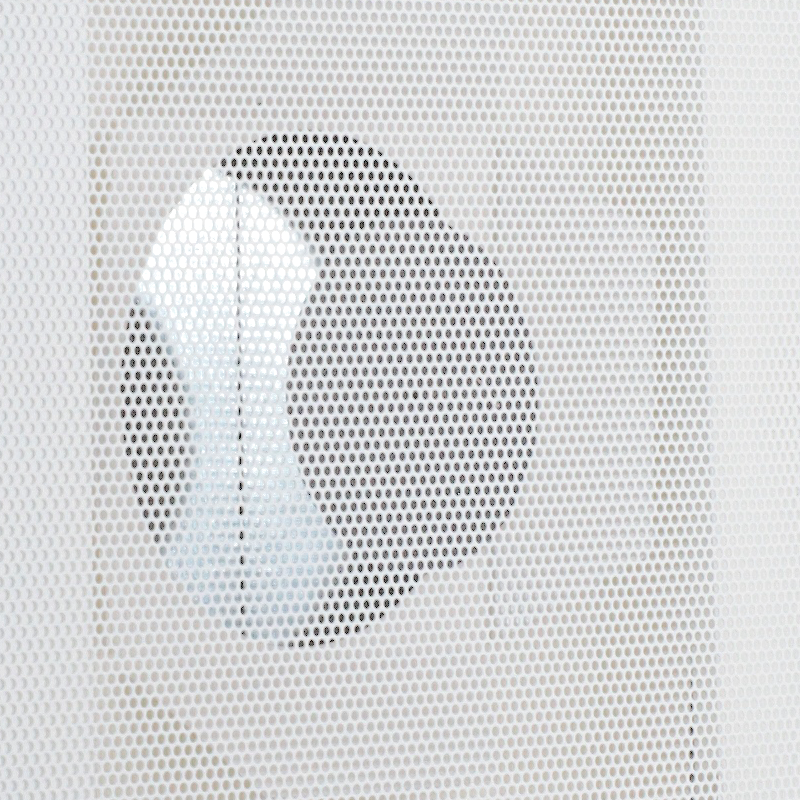

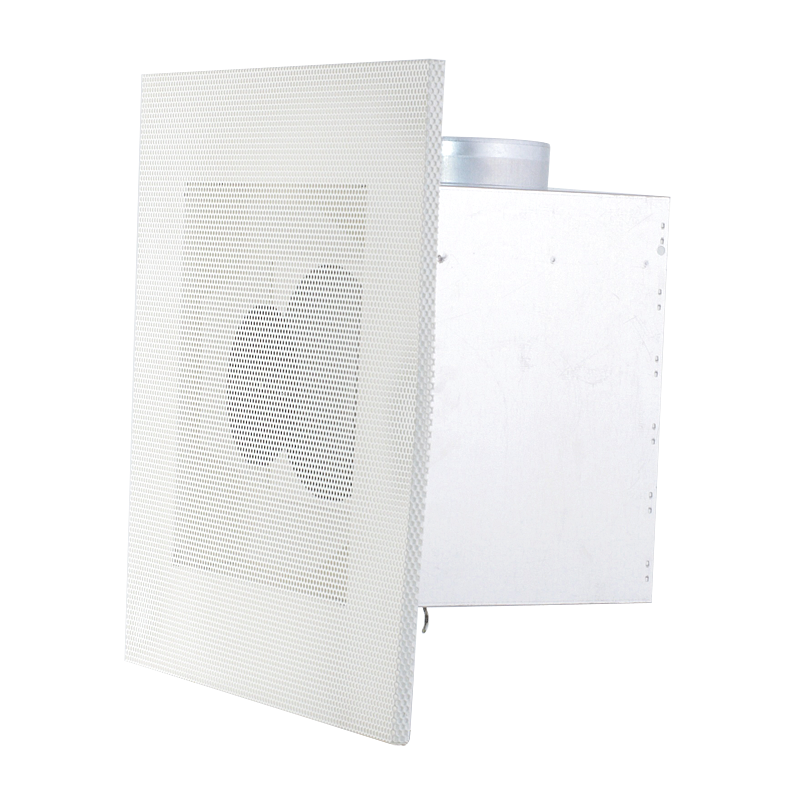

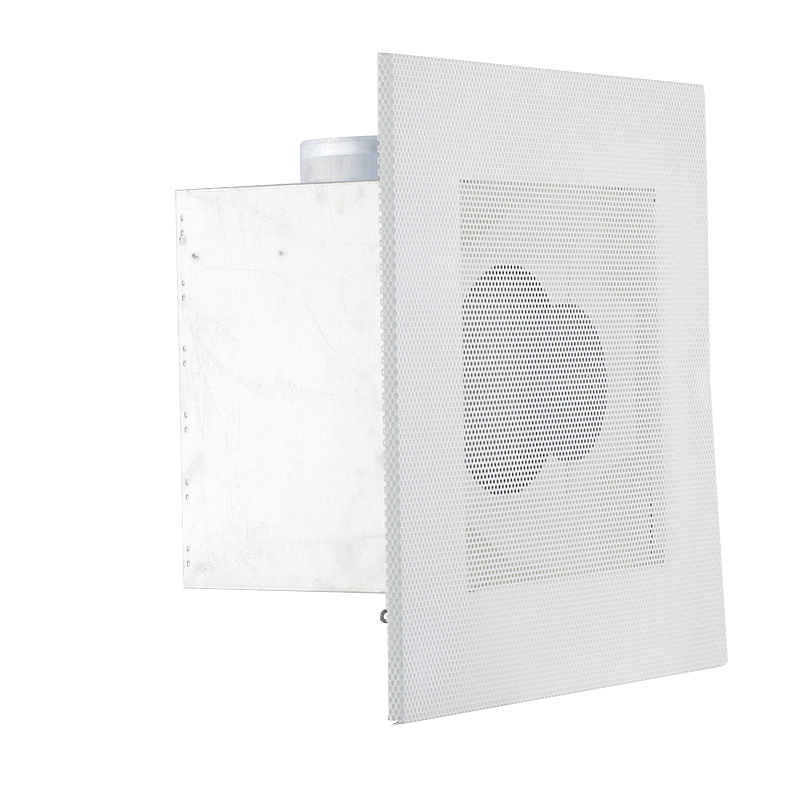

Na życzenie może zostać zmontowany wraz ze skrzynką rozprężną. Wysoka skuteczność pozwala na dużą ilość wymian powietrza. Dokładny promienisty wzór minimalizuje możliwość powstania smug na suficie. Ze względu na poziomy sposób nawiewu typ PTVM jest odpowiedni do stosowania w nieco niższych pomieszczeniach.

Zastosowanie PRVM

(wywiewny)

Nawiewnik perforowany sufitowy typu PRVM stosuje się do wywiewu powietrza. Jego wygląd jest identyczny jak nawiewnika typu PTVM.

Nawiewnik jest przystosowany do umieszczenia w modułowym stropie podwieszanym.

Na życzenie, może zostać zmontowany wraz ze skrzynką rozprężną.

Zasady

• zasięg nawiewu podany dla poziomo zamontowanego stropu
• ciśnienie podane dla całkowicie otwartej przepustnicy
• zasięg nawiewu T podany w metrach
• ciśnienie statyczne Ps podane w Pa
• przyjęte tłumienie pomieszczenia: 10 dB
• ciśnienie akustyczne Lp podane w db(A)

Parametry

Nawiewnik typu PTVM

• Max. Ilość wymian powietrza: do 15x
• Różnica temperatur między nawiewem i pomieszczeniem:
  • poniżej temp. pomieszczenia: do 10°C
  • powyżej temp. pomieszczenia: do 15°C

Konstrukcja

Nawiewnik kwadratowy sufitowy

• czoło: stal
• wykończenie: epoksydowa farba proszkowa
• kolor: biały RAL 9010

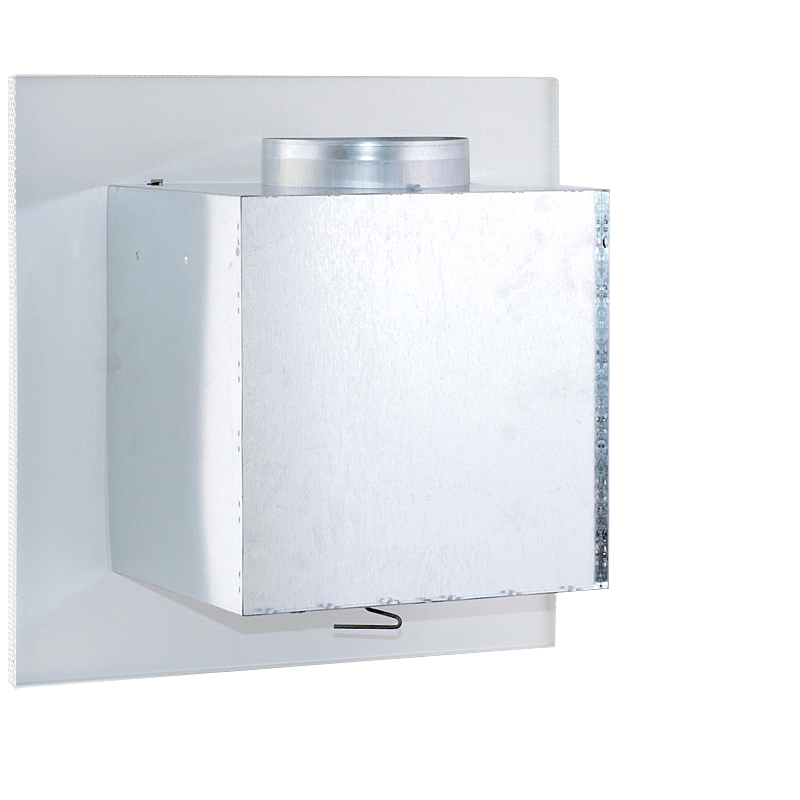

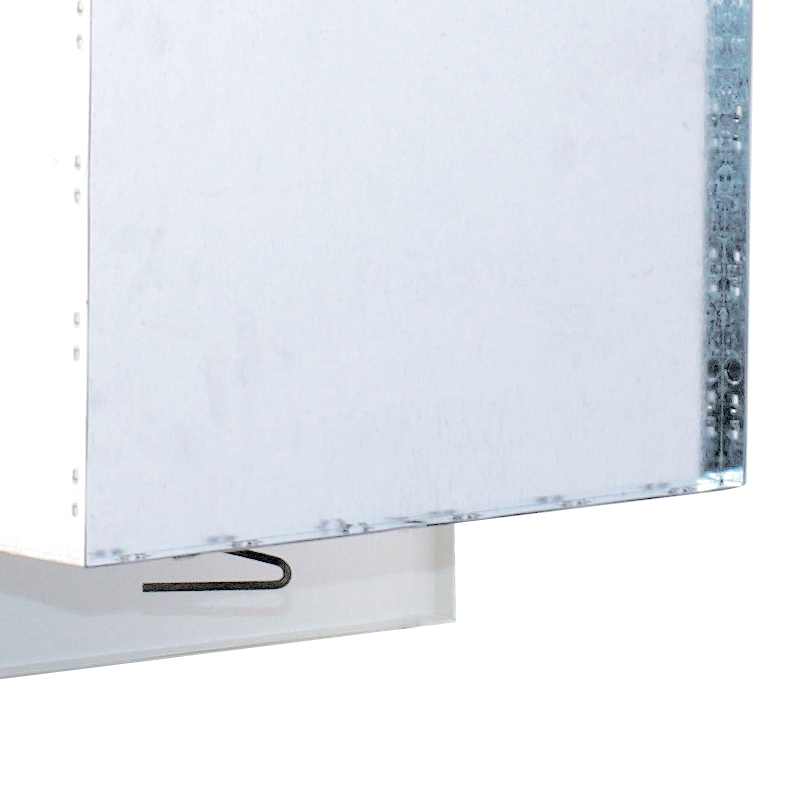

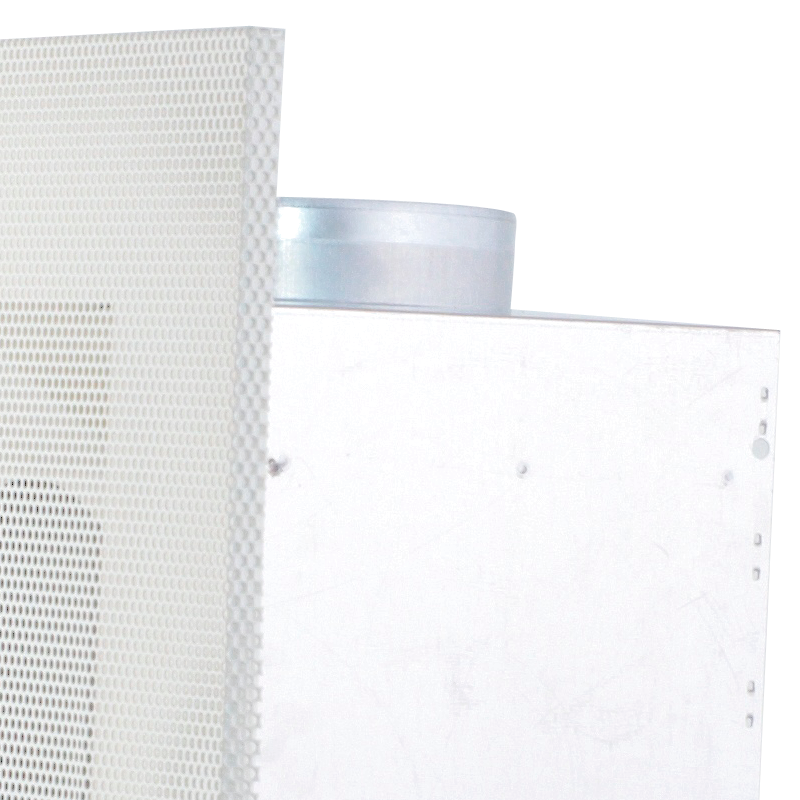

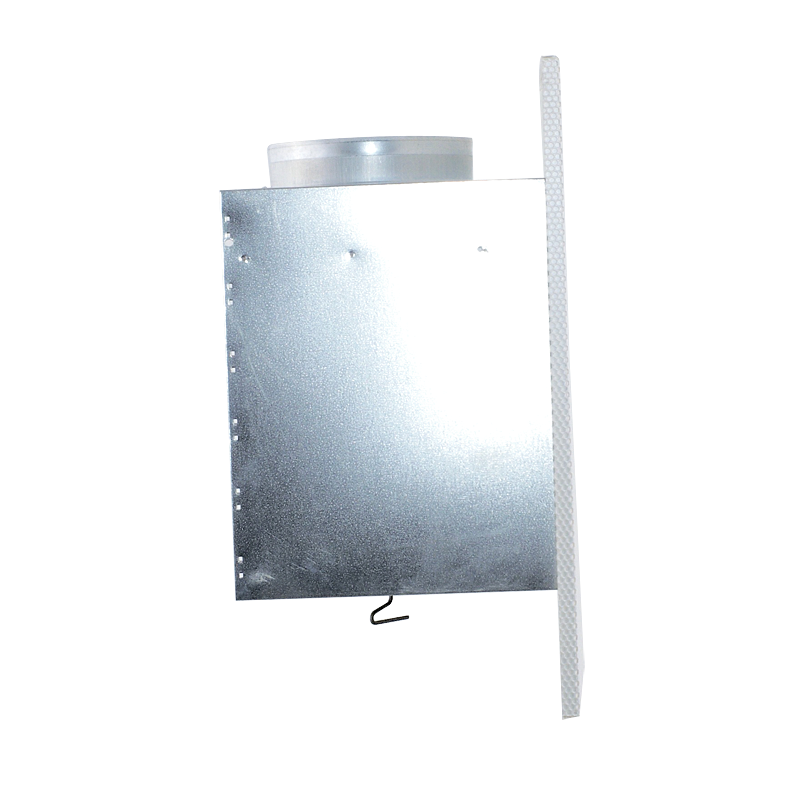

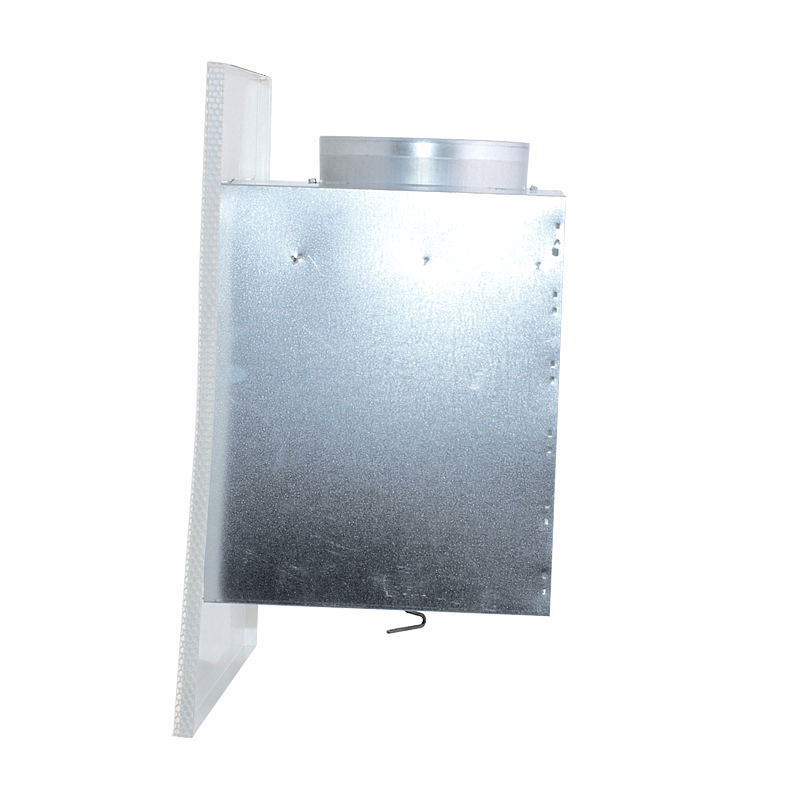

Skrzynka rozprężna

• materiał: stal galwanizowana
• izolacja: 1/2” okładzina
• wykończenie: brak

Przepustnica

• materiał: stal galwanizowana
• wykończenie: brak

Dostępne typy

PTVM

• P nawiewnik perforowany sufitowy
• T nawiewny
• V płaski
• M modułowy sufit o boku 600 mm

    -  wyposażenie

• O brak
• V przepustnica

    -  dostępne opcje

• A przyłącze okrągłe
• U nieizolowana skrzynka rozprężna zamontowana
• R izolowana skrzynka rozprężna zamontowana

PRVM

• P nawiewnik perforowany sufitowy
• R wywiewny
• V  płaski
• M modułowy sufit o boku 600 mm

    -  wyposażenie

• O brak
• V przepustnica

    - dostępne opcje

• A przyłącze okrągłe
• Z przyłącze kwadratowe
• U nieizolowana skrzynka rozprężna za montowana
• R izolowana skrzynka rozprężna zamotowana
