RTBM, RRBM - Nawiewnik

RTBM, RRBM

Nawiewnik

Nawiewnik wirowy sufitowy typu RTBM stosuje się do nawiewu zimnego lub ciepłego powietrza, o dużym zróżnicowaniu temperatur między nawiewem i pomieszczeniem. Może być stosowany w instalacjach o stałej i zmiennej wydajności.
Zapytaj o produkt

Zastosowanie RTBM

(nawiewny)

Nawiewnik wirowy sufitowy typu RTBM stosuje sie do nawiewu zimnego lub ciepłego powietrza, o dużym zróżnicowaniu temperatur między nawiewem i pomieszczeniem.

Może być stosowany w instalacjach o stałej i zmiennej wydajności. Sposób nawiewu jest stały Nawiewnik jest przystosowany do umieszczenia w modułowym stropie podwieszanym o boku 600 mm.

Na życzenie może zostać zmontowany wraz ze skrzynką rozprężną. Wywołanie efektu wirowego nawiewu, pozwala osiągnąć znaczącą ilość wymian powietrza. Ze względu na poziomy sposób nawiewu, typ RTBM jest odpowiedni do stosowania w nieco niższych pomieszczeniach.

Zastosowanie RRBM

(wywiewny)

Nawiewnik wirowy sufitowy typu RRBM stosuje sie do wywiewu powietrza. Jego wygląd jest identyczny, jak nawiewnika typu RTBM.

Nawiewnik jest przystosowany do umieszczenia w modułowym stropie podwieszanym o boku 600 mm. Na życzenie, może zostać zmontowany wraz ze skrzynką rozprężną.

Zasady

  • zasięg nawiewu podany dla poziomo zamontowanego stropu
  • ciśnienie podane dla catkowicie otwartej przepustnicy
  • zasięg nawiewu T podany w metrach
  • ciśnienie statyczne Ps podane w Pa
  • przyjęte ttumienie pomieszczenia: 10 dB
  • ciśnienie akustyczne Lp podane w db(A)

Parametry

Nawiewnik typu RTBM

  • Max. ilość wymian powietrza: do 15x
  • Roznica temperatur między nawiewem i pomieszczeniem:
    • poniżej temp. pomieszczenia: do 10°C
    • powyżej temp. pomieszczenia: do 15°C

Wykonanie

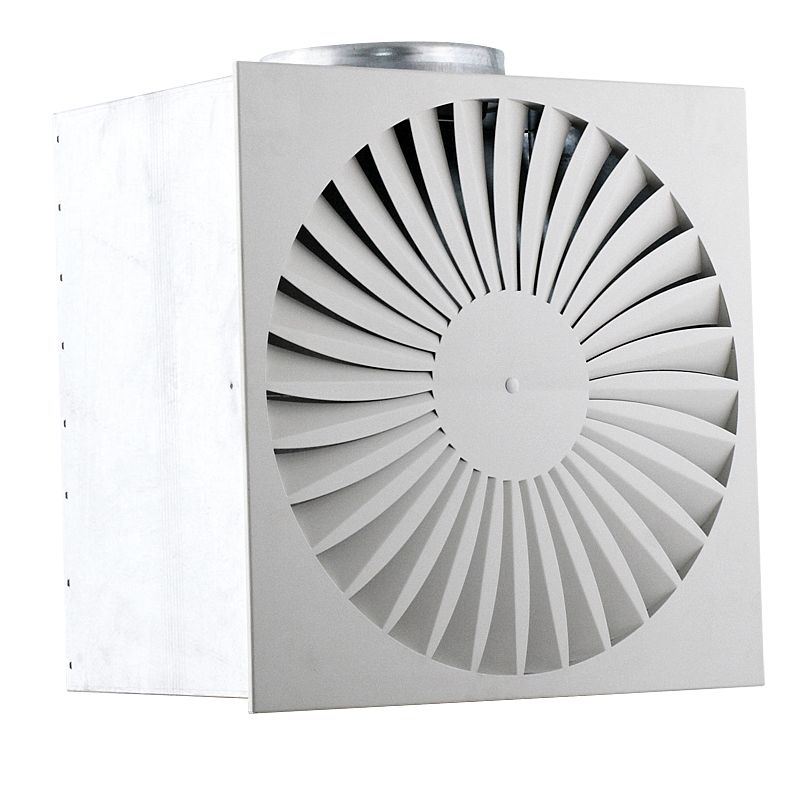

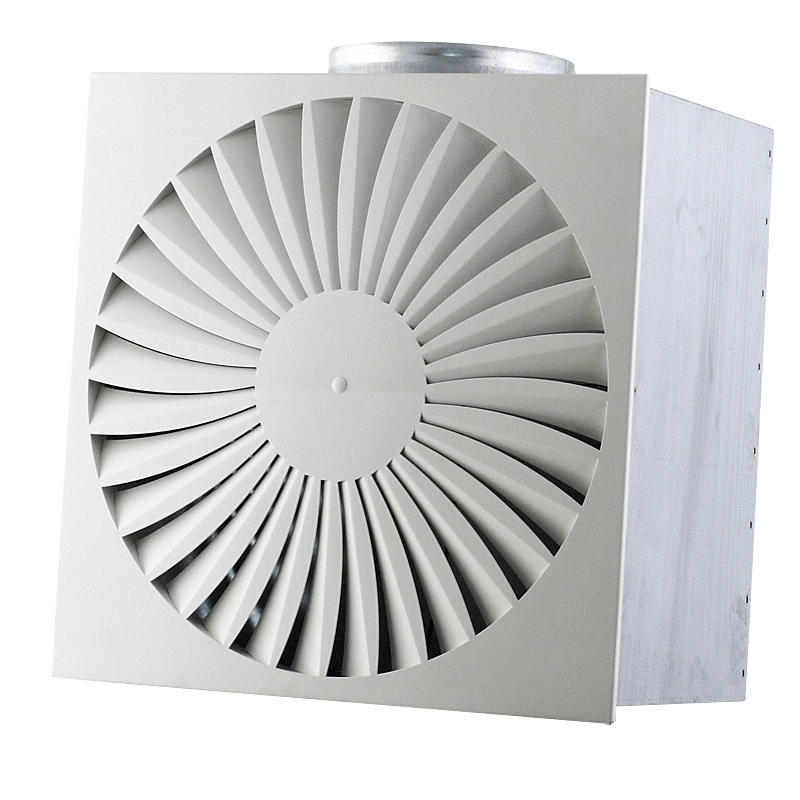

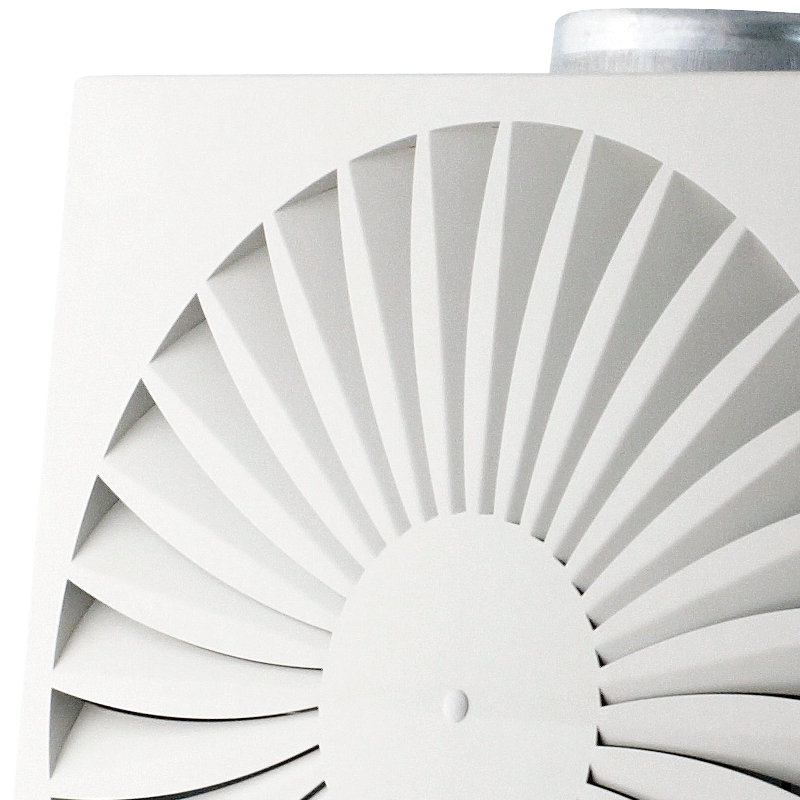

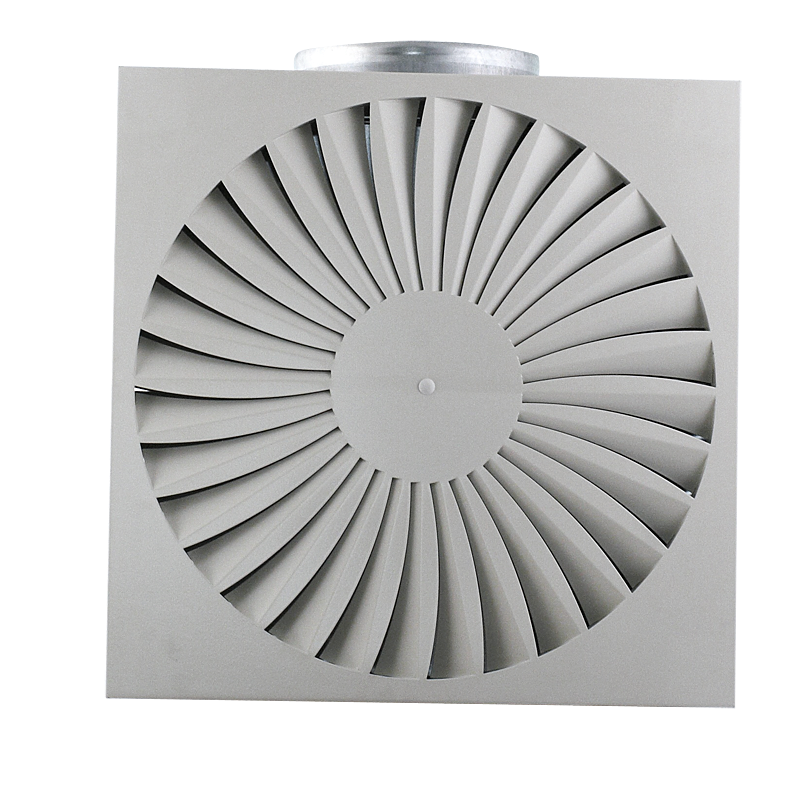

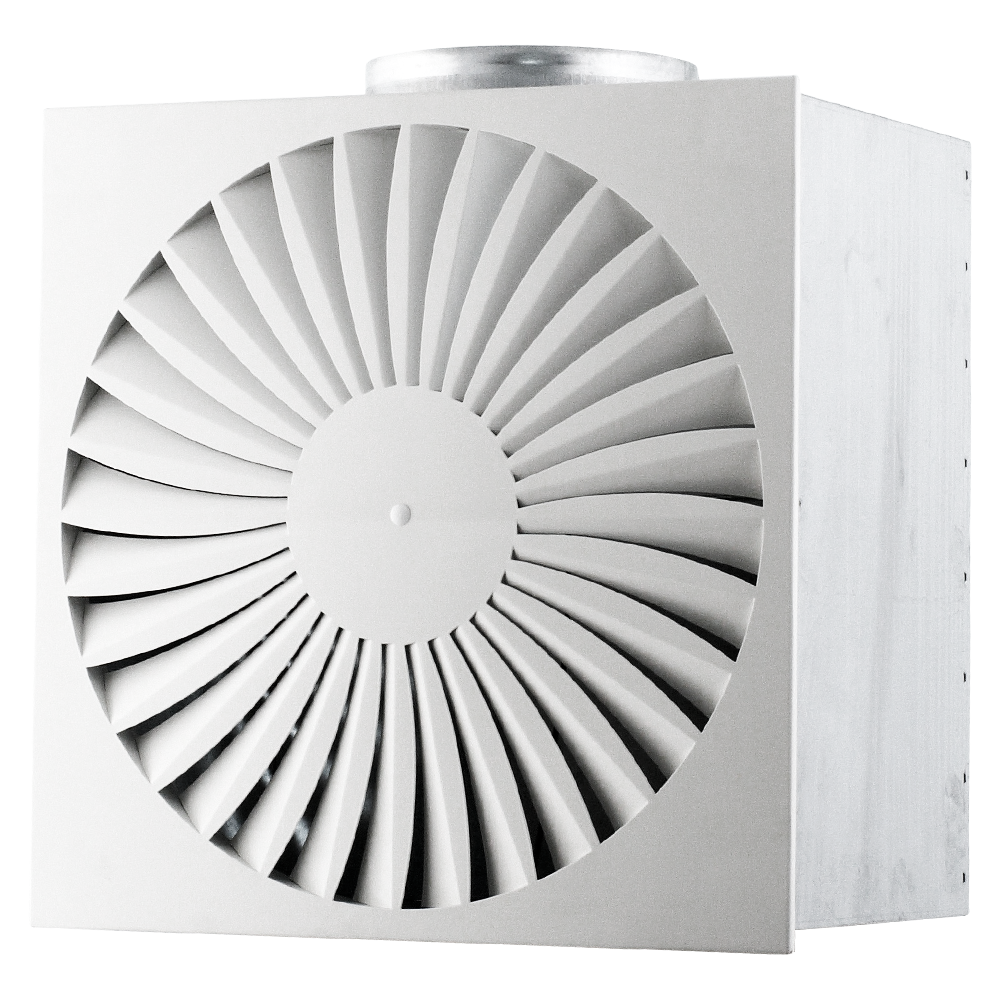

Nawiewnik wirowy sufitowy

  • czoło: stal
  • wykończenie: epoksydowa farba proszkowa
  • kolor: biały RAL9010

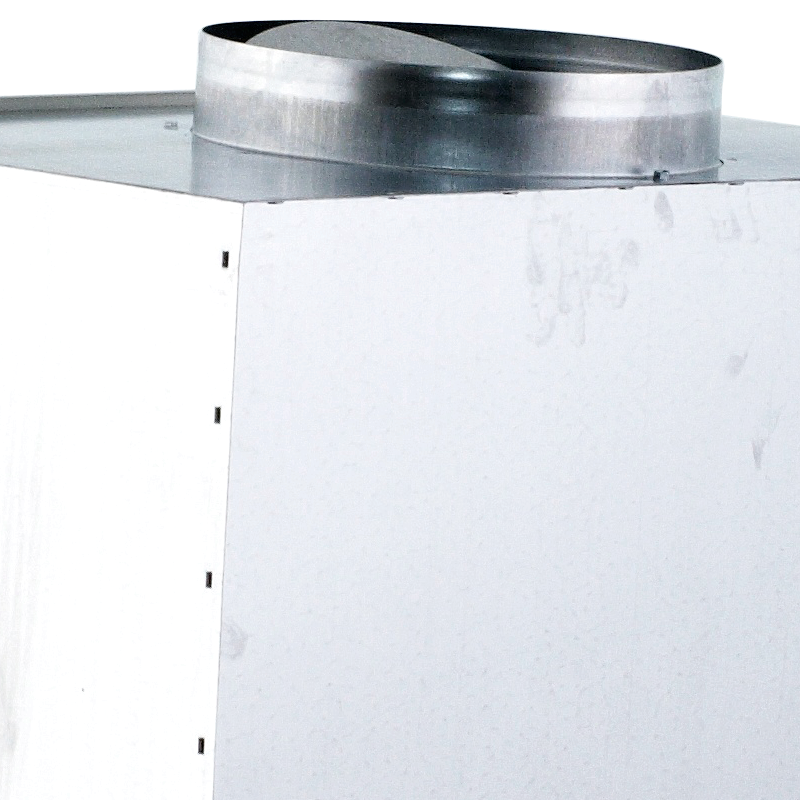

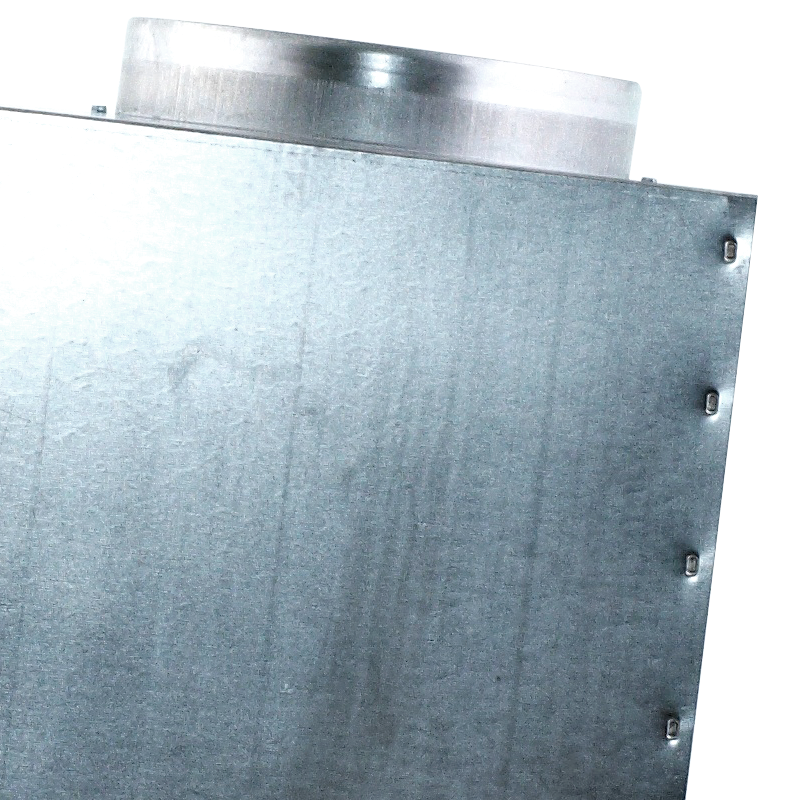

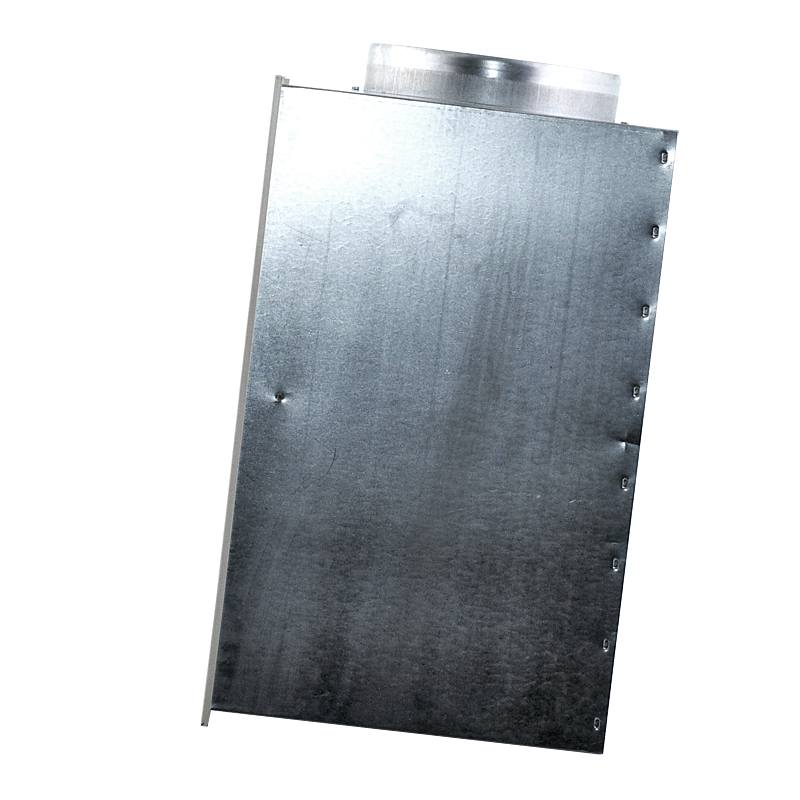

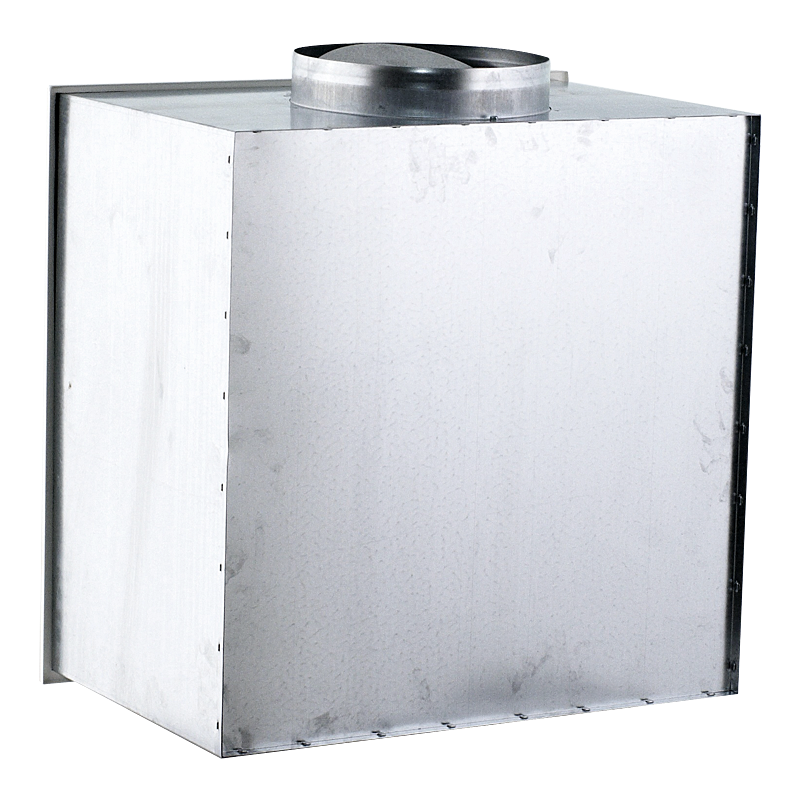

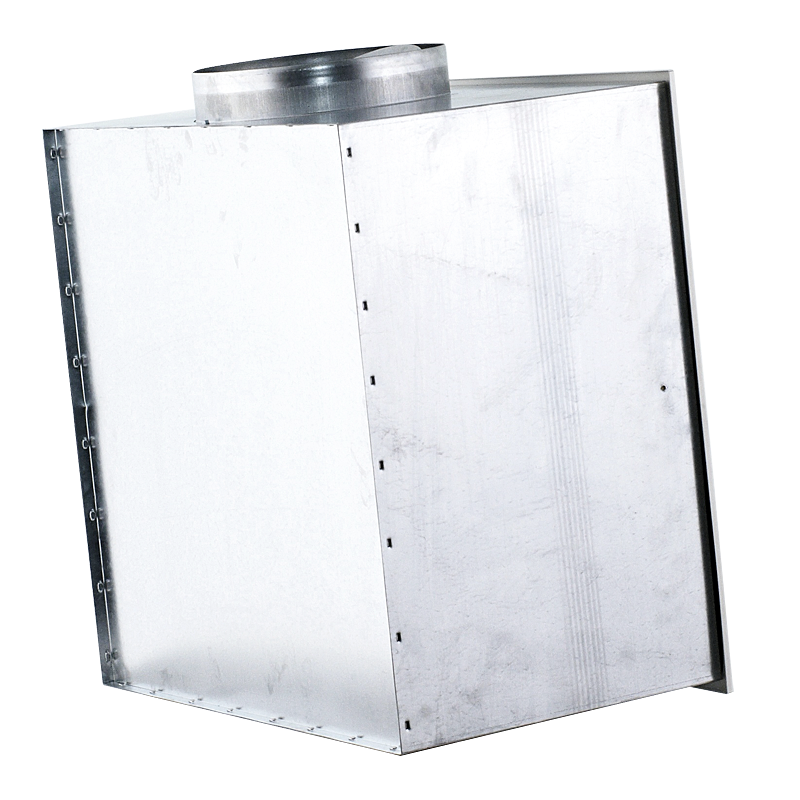

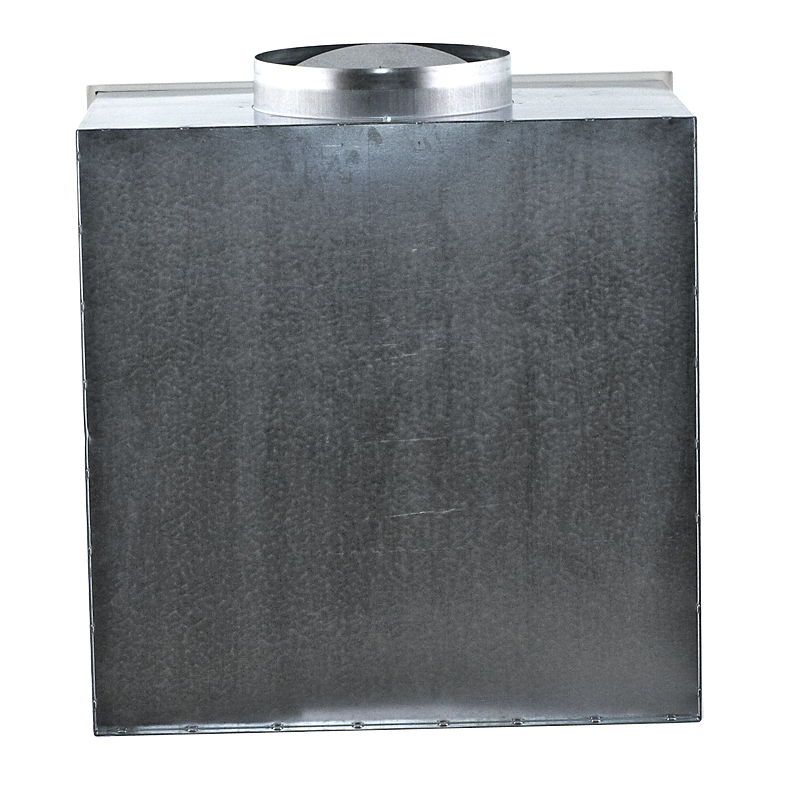

Skrzynka rozprężna

  • materiał: stal galwanizowana
  • izolacja: 1/2” okładzina
  • wykończenie: brak

Przepustnica

  • materiał: stal
  • wykończenie: brak

Dostępne typy

RTBM

  • R nawiewnik wirowy sufitowy
  • T nawiewny
  • B promieniście ustawione łopatki wylotu
  • M modutowy sufit o boku 600 mm

    -  wyposażenie

  • O brak
  • V  przepustnica

    -  wykonanie

  • A przyłącze okrągłe
  • U nieizolowana skrzynka rozprężna zamontowana
  • R izolowana skrzynka rozprężna zamontowana

RRBM

  • R nawiewnik wirowy sufitowy
  • R wywiewny
  • B promieniście ustawione łopatki wylotu
  • M modutowy sufit o boku 600 mm

    -  wyposażenie

  • O brak
  • V  przepustnica

    -  wykonanie

  • A przyłącze okrągłe
  • O tylko płyta czołowa
  • U nieizolowana skrzynka rozprężna zamontowana
  • R izolowana skrzynka rozprężna zamontowana

Wsparcie techniczne

Karta katalogowa

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Wymiary

Typ A H P T ØD
  mm mm mm mm mm
RTBM 250 273 115 220 60 123
Typ H P T []A ØD
  mm mm mm mm mm
RTBM 350 130 265 70 373 158
RTBM 450 145 315 80 473 198
RTBM 550 165 365 80 573 248
RRBM 250 115 220 60 273 123
RRBM 350 130 265 70 373 158
RRBM 450 145 315 80 473 198
RRBM 550 165 365 80 573 248
