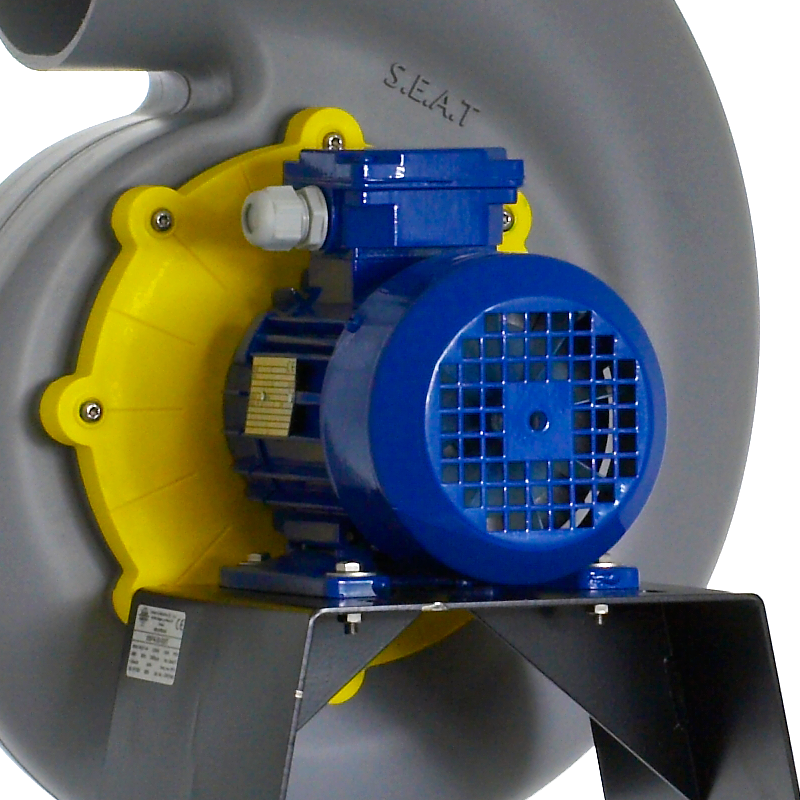

VISP - Wentylator chemoodporny

VISP

Wentylator chemoodporny

Wentylator przeznaczony do transportu medium niezapylonego, zawierającego agresywne związki chemiczne.
Zapytaj o produkt

Zastosowanie

Wentylator przeznaczony do transportu medium niezapylonego, zawierającego agresywne związki chemiczne. Typowe obszary zastosowania:

  • dygestoria i laboratoria chemiczne
  • przemysł chemiczny, farmaceutyczny, spożywczy
  • obiekty użyteczności publicznej



Konstrukcja

  • wirnik formowany wtryskowo z łopatami pochylonymi do przodu z polipropylenu PPh, wyważany dynamicznie wg ISO 1940-1
  • obudowa z polipropylenu stabilizowanego na UV
  • elementy złączne ze stali nierdzewnej
  • standardowa figura LG90
  • maksymalna temperatura tłoczonego medium 60°C
  • temperatura otoczenia silnika od -20°C do 40°C

Silnik elektryczny

  • asynchroniczny, jednofazowy 230 V, 50 Hz
  • asynchroniczny, trójfazowy, 230/400V, 50Hz; 400V, 50Hz oraz 400/690V, 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • silniki trójfazowe przystosowane do regulacji częstotliwościowej

Wykonania specjalne

  • dowolna figura LG/RD
  • wersja ATEX – patrz wentylatory przeciwwybuchowe (SEAT)
  • silniki jednofazowe przystosowane do regulacji napięciowej
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik wyposażony w czujniki
  • silnik o innym stopniu ochrony IP
  • obudowa z drenażem

Wsparcie techniczne

Karta katalogowa

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

Wymiary

Typ A B C D E F G H
  mm mm mm mm mm mm mm mm
VISP/4-15-025S 170 240 203 125 100 32 115 30
VISP/2-15-037S 170 240 203 125 100 32 115 30
VISP/6-15-018T 170 240 203 125 100 32 115 30
VISP/4-15-025T 170 240 203 125 100 32 115 30
VISP/2-15-037T 170 240 203 125 100 32 115 30
Typ L M P X Y Z X1 Y1
  mm mm mm mm mm mm mm mm
VISP/4-15-025S 70 80 360 240 180 340 71 160
VISP/2-15-037S 70 80 360 240 180 340 71 160
VISP/6-15-018T 70 80 360 240 180 340 71 160
VISP/4-15-025T 70 80 360 240 180 340 71 160
VISP/2-15-037T 70 80 360 240 180 340 71 160
Typ A B C D E F G H L
  mm mm mm mm mm mm mm mm mm
VISP/4-20-025S 208 303 240 160 100 57 143 32 84
VISP/2-20-075S 208 303 240 160 100 57 143 32 84
VISP/2-20-110S 208 303 240 160 100 57 143 32 84
VISP/4-25-037S 248 365 310 200 103 92 165 35 95
VISP/4-30-150S 300 450 373 250 117 112 198 35 110
VISP/8-20-012T 208 303 240 160 100 57 143 32 84
VISP/6-20-018T 208 303 240 160 100 57 143 32 84
VISP/4-20-025T 208 303 240 160 100 57 143 32 84
VISP/2-20-075T 208 303 240 160 100 57 143 32 84
VISP/2-20-110T 208 303 240 160 100 57 143 32 84
VISP/8-25-012T 248 365 310 200 103 92 165 35 95
VISP/6-25-018T 248 365 310 200 103 92 165 35 95
VISP/4-25-037T 248 365 310 200 103 92 165 35 95
VISP/2-25-220T 248 365 310 200 103 92 165 35 95
VISP/2-25-300T 248 365 310 200 103 92 165 35 95
VISP/8-30-055T 300 450 373 250 117 112 198 35 110
VISP/6-30-055T 300 450 373 250 117 112 198 35 110
VISP/4-30-150T 300 450 373 250 117 112 198 35 110
VISP/8-35-150T 370 570 450 315 130 170 255 60 150
VISP/6-35-220T 370 570 450 315 130 170 255 60 150
VISP/4-35-550T 370 570 450 315 130 170 255 60 150
VISP/4-35-750T 370 570 450 315 130 170 255 60 150
Typ M P X Y Z X1 Y1 X1a
  mm mm mm mm mm mm mm mm
VISP/4-20-025S 94 390 240 180 340 71 160 80
VISP/2-20-075S 94 390 240 180 340 71 160 80
VISP/2-20-110S 94 390 240 180 340 71 160 80
VISP/4-25-037S 105 415 300 180 420 71 160 90
VISP/4-30-150S 120 505 270 240 460 71 220 90
VISP/8-20-012T 94 390 240 180 340 71 160 80
VISP/6-20-018T 94 390 240 180 340 71 160 80
VISP/4-20-025T 94 390 240 180 340 71 160 80
VISP/2-20-075T 94 390 240 180 340 71 160 80
VISP/2-20-110T 94 390 240 180 340 71 160 80
VISP/8-25-012T 105 415 300 180 420 71 160 80
VISP/6-25-018T 105 415 300 180 420 71 160 80
VISP/4-25-037T 105 415 300 180 420 71 160 80
VISP/2-25-220T 105 415 300 180 420 71 160 80
VISP/2-25-300T 105 415 300 180 420 71 160 80
VISP/8-30-055T 120 505 270 240 460 71 220 80
VISP/6-30-055T 120 505 270 240 460 71 220 80
VISP/4-30-150T 120 505 270 240 460 71 220 80
VISP/8-35-150T 170 730 468 350 600 112 314
VISP/6-35-220T 170 730 468 350 600 112 314
VISP/4-35-550T 170 730 468 350 600 112 314
VISP/4-35-750T 170 730 468 350 600 112 314
