RH - Nagrzewnica kanałowa

RH

Nagrzewnica kanałowa

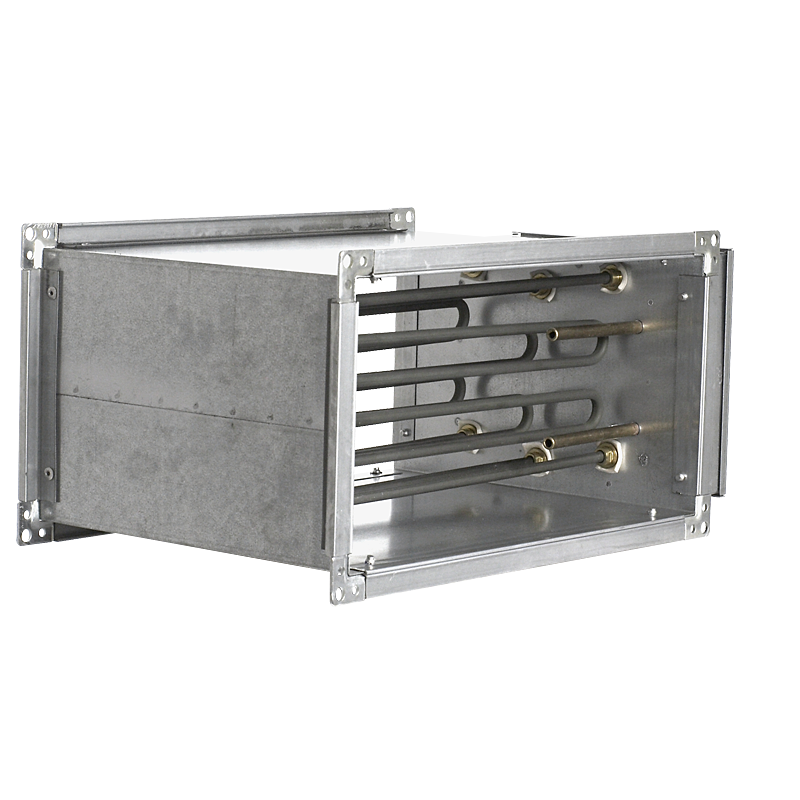

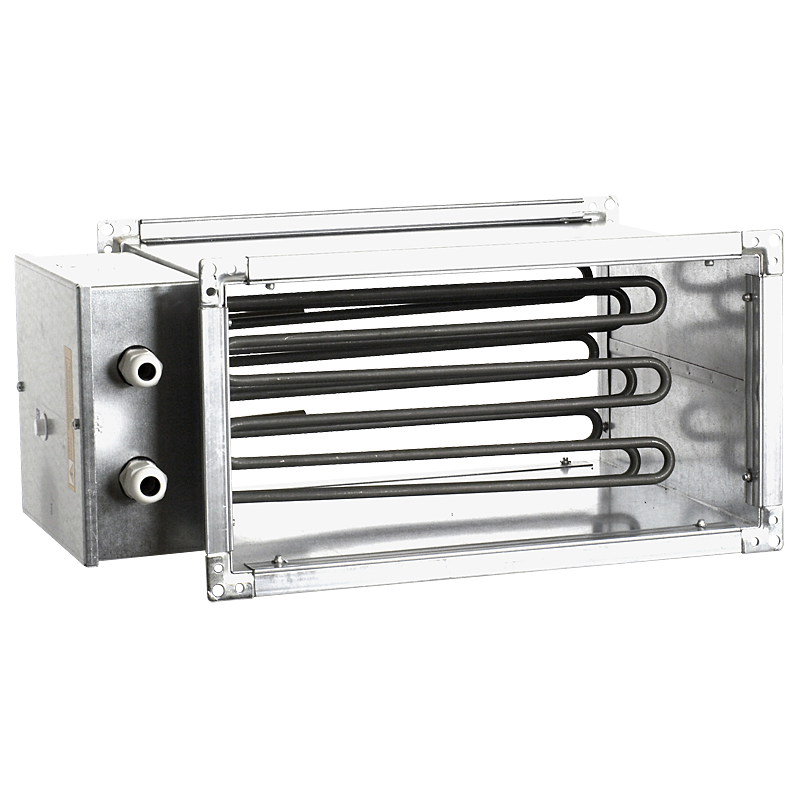

Elektryczne nagrzewnice kanałowe przystosowane do montażu w prostokątnych kanałach wentylacyjnych. Obudowa nagrzewnic wykonana z ocynkowanej blachy stalowej, a elementy grzewcze ze stali nierdzewnej.
Zapytaj o produkt

Zastosowanie

Nagrzewnice RH są stosowane w systemach wentylacji mechanicznej nawiewnej gdzie:


  • jest potrzeba podniesienia temperatury w okresach zimowych,
  • utrzymania temperatury w pomieszczeniach na stałym poziomie,
  • w procesach technologicznych wymagających dostarczenia powietrza o stałej temperaturze.

Konstrukcja

  • montaż bezpośrednio w prostokątnych kanałach wentylacyjnych
  • obudowa wykonana jest z ocynkowanej blachy stalowej
  • elementy grzewcze ze stali nierdzewnej
  • podwójny układ zabezpieczenia przed przegrzaniem:
    • automatyczny (temp. +75°C)
    • z odblokowaniem ręcznym (temp. +85°C)

Uwaga

Nagrzewnice kanałowe o powinny być dobierane tak, aby temperatura powietrza wylotowego nie przekraczała +40°C. Prędkość przepływu powietrza przez nagrzewnice nie może być mniejsza niż 1,5 m/s.

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Wymiary

Typ A B C D E F G ØH
  mm mm mm mm mm mm mm mm
RH-40/20-30 320-740 398 198 420 220 440 240 9
RH-40/20-45 312 398 198 420 220 440 240 9
RH-40/20-60 320-740 398 198 420 220 440 240 9
RH-40/20-90 502 398 198 420 220 440 240 9
RH-50/25-45 320-740 498 248 522 270 540 290 9
RH-50/25-90 322 498 248 520 270 540 290 9
RH-50/25-180 532 498 248 520 270 540 290 9
RH-50/30-90 320-740 500 298 522 320 540 338 9
RH-50/30-135 532 500 298 520 270 540 290 9
RH-50/30-180 532 500 298 522 320 540 338 9
RH-60/30-90 344-650 600 298 622 320 640 338 9
RH-60/35-90 344-752 600 348 622 370 640 388 9
RH-60/35-150 344-752 600 348 622 370 640 388 9
RH-60/35-225 682 600 348 622 370 640 338 9
RH-60/35-270 682 600 348 622 370 640 338 9
RH-60/35-360 344-752 600 348 622 370 640 388 9
RH-70/40-150 288-1021 700 398 722 420 740 438 9
RH-80/50-120 326-1038 800 498 822 520 840 538 9
RH-80/50-240 326-1038 800 498 822 520 840 538 9
RH-80/50-360 326-1038 800 498 822 520 840 538 9
RH-80/50-720 326-1038 800 498 822 520 840 538 9
RH-100/50-240 326-800 1000 498 1024 524 1056 556 13
RH-100/50-360 326-800 1000 498 1024 524 1056 556 13
RH-100/50-720 326-800 1000 498 1024 524 1056 556 13
