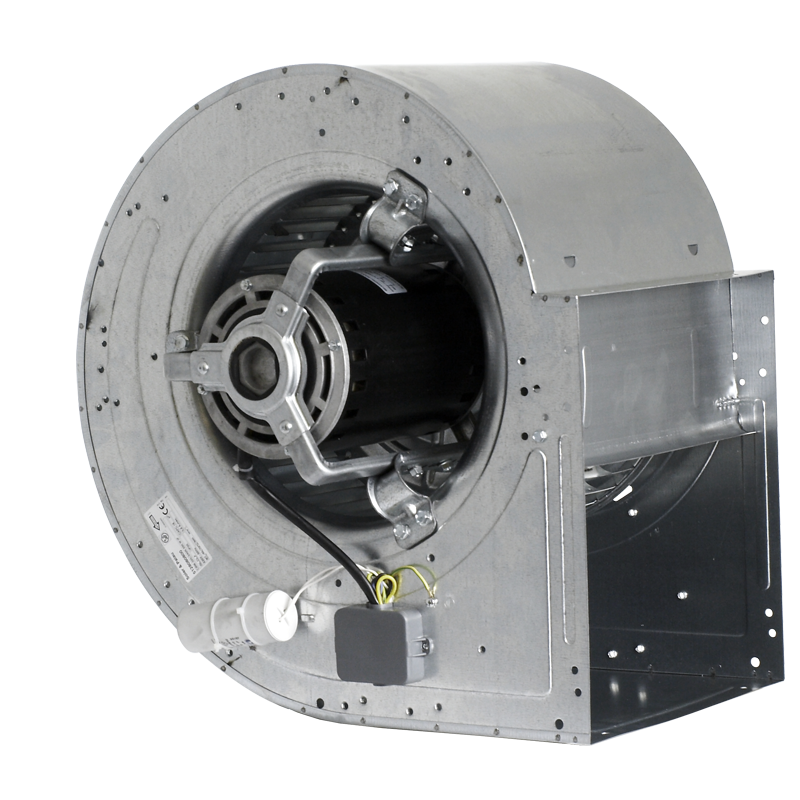

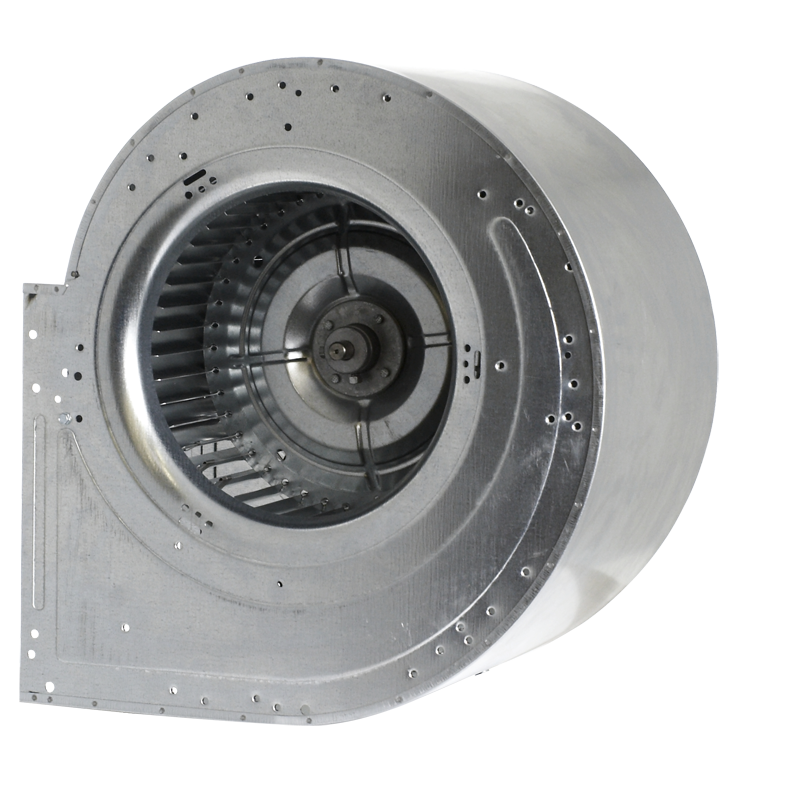

CBM - Wentylator promieniowy

CBM

Wentylator promieniowy

Wentylatory promieniowe, dwustronnie ssące z napędem bezpośrednim. Zastosowanie: Centrale wentylacyjne i klimatyzacyjne, chłodzenie szaf sterowniczych, modułów elektrycznych, elementów maszyn, nawiew w procesach technologicznych, etc.
Zapytaj o produkt

Zastosowanie

Wentylatory CBM znajdują zastosowanie:

  • w centralach wentylacyjnych i klimatyzacyjnych,
  • do chłodzenia szaf sterowniczych, modułów elektrycznych, elementów maszyn,
  • nawiewu w procesach technologicznych,
  • do nadmuchu powietrza w kotłach C.O. etc.
  • transporcie nieagresywnych i niewybuchowych gazów.

Konstrukcja

  • niskociśnieniowy dwustronnie ssący wentylator promieniowy o napędzie bezpośrednim
  • wirnik z łopatkami pochylonymi do przodu, wykonany z ocynkowanej blachy stalowej
  • obudowa wykonana z ocynkowanej blachy stalowej
  • mocowania antywibracyjne
  • dynamicznie wyważony wirnik

Silnik elektryczny

  • jednofazowy 230V – 50 Hz (kondensator zamontowany na obudowie wentylatora)
  • trójfazowy 230/400V - 50 Hz
  • 4- lub 6- biegunowy w zależności od wersji
  • silnik w zamkniętej obudowie, IP 44, klasa F
  • wyposażony w zabezpieczenie termiczne (TP)
  • wyposażony w łożyska smarowane fabrycznie na cały okres eksploatacji
  • silnik jednofazowy z możliwością napięciowej regulacji obrotów (w zależności od modelu)
  • silnik trójfazowy z możliwością regulacji falownikiem

Wykonania na zapytanie

  • otwarty silnik, IP 20, klasa F
  • specjalna wersja do zastosowań w kuchni, IP 55, klasa F
  • kołnierz do zamontowania na wylocie wentylatora
  • stopy montażowe dla czterech figur wentylatora

Wsparcie techniczne

Karta katalogowa

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

Wymiary

Typ A B C D E F G H
  mm mm mm mm mm mm mm mm
CBM-7/7 72 6P C VR 270 233 327 308 145 207 225 47.6
CBM-9/7 373 4P C VR 306 234 390 381 184 260 296 34.5
CBM-9/9 373 4P C VR 348 300 390 381 184 260 296 34.5
CBM-9/9 550 4P C 348 300 390 381 184 260 296 34.5
CBM-10/8 245 6P C VR 328 267 443 423 200 288 339 39
CBM-10/8 373 4P C 357 267 443 423 200 288 339 39
CBM-10/10 245 6P C VR 377 333 443 423 200 288 339 39
CBM-10/10 550 4P C VR 388 333 443 423 200 288 339 39
CBM-12/9 736 6P C 421 311 521 490 229 341 407 40.5
CBM-12/12 736 6P C 459 396 521 490 229 341 407 40.5
CBM-10/8 750 4PT C 401 267 443 423 200 288 339 39
CBM-10/8 1500 4PT C 401 267 443 423 200 288 339 39
CBM-10/10 1500 4PT C 387 333 443 423 200 288 339 39
CBM-12/9 736 6PT C 419 311 521 490 229 341 407 40.5
CBM-12/9 1100 6PT C 416 311 521 490 229 341 407 40.5
CBM-12/12 736 6PT C 460 396 521 490 229 341 407 40.5
CBM-12/12 1100 6PT C 460 396 521 490 229 341 407 40.5
Typ I J K L M N O P
  mm mm mm mm mm mm mm mm
CBM-7/7 72 6P C VR 314 57 333 28 16.4 8.6 6 187
CBM-9/7 373 4P C VR 382 69 395.5 68.5 39 34.5 6 221
CBM-9/9 373 4P C VR 382 69 395.5 68.5 39 34.5 6 221
CBM-9/9 550 4P C 382 69 395.5 68.5 39 34.5 6 221
CBM-10/8 245 6P C VR 427 67 451.5 67 40 39 8 249
CBM-10/8 373 4P C 427 67 451.5 67 40 39 8 249
CBM-10/10 245 6P C VR 427 67 451.5 67 40 39 8 249
CBM-10/10 550 4P C VR 427 67 451.5 67 40 39 8 249
CBM-12/9 736 6P C 496.5 69.5 528.5 69.5 38.5 41.5 4.5 293
CBM-12/12 736 6P C 496.5 69.5 528.5 69.5 38.5 41.5 4.5 293
CBM-10/8 750 4PT C 427 67 451.5 67 40 39 8 249
CBM-10/8 1500 4PT C 427 67 451.5 67 40 39 8 249
CBM-10/10 1500 4PT C 427 67 451.5 67 40 39 8 249
CBM-12/9 736 6PT C 496.5 69.5 528.5 69.5 38.5 41.5 4.5 293
CBM-12/9 1100 6PT C 496.5 69.5 528.5 69.5 38.5 41.5 4.5 293
CBM-12/12 736 6PT C 496.5 69.5 528.5 69.5 38.5 41.5 4.5 293
CBM-12/12 1100 6PT C 496.5 69.5 528.5 69.5 38.5 41.5 4.5 293

Wyposażenie dodatkowe
