KEF - Wentylator promieniowy

KEF

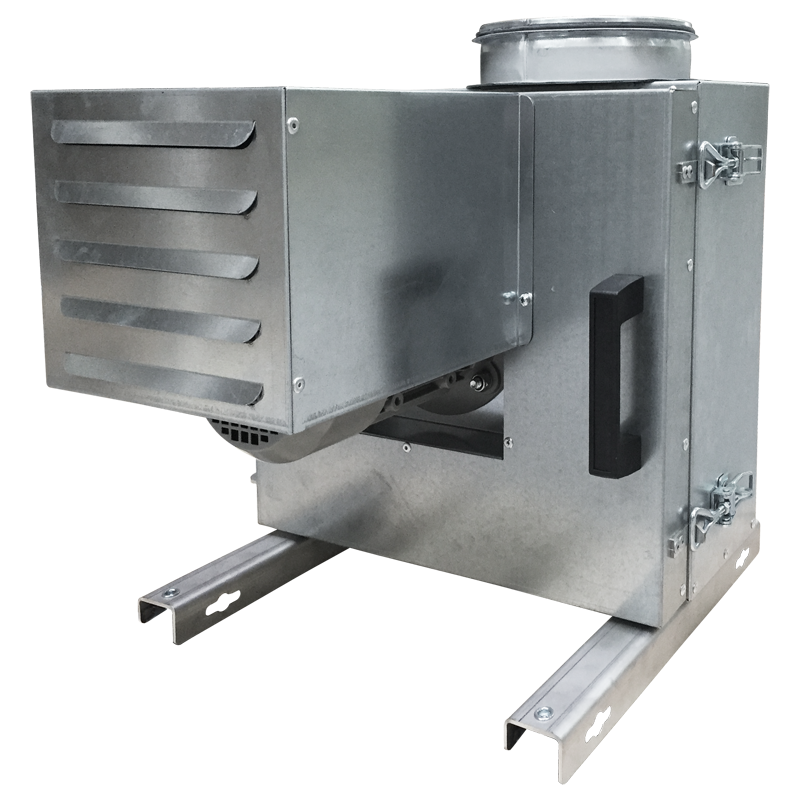

Wentylator promieniowy

Wentylatory promieniowe KEF, dzięki swojej konstrukcji i niskiemu poziomowi hałasu dedykowane są do pracy w odciągach kuchennych, okapach w małych punktach gastronomicznych.
Zapytaj o produkt

Zastosowanie

Wentylatory promieniowe KEF, dzięki swojej konstrukcji i niskiemu poziomowi hałasu dedykowane są do pracy w:

  • odciągach kuchennych,
  • okapach w małych punktach gastronomicznych.

Konstrukcja

  • wentylator promieniowy o napędzie bezpośrednim,
  • obudowa ze stali cynkowanej, izolowana akustycznie i termicznie matą w klasie odporności ogniowej A1, grubości 50mm,
  • wirniki w modelach od 160 do 280 z łopatkami pochylonymi do przodu typu F zgrzewany z galwanizowanej blachy stalowej, w modelach 315 i 355 z łopatkami pochylonymi do tyłu spawany z blachy aluminiowej,
  • wirniki wyważane dynamicznie,
  • silnik wraz z wirnikiem montowany na uchylnych drzwiczkach, zapewniających łatwy dostęp do wnętrza wentylatora i konserwację,
  • osłona silnika wykonana ze stali cynkowanej,
  • wentylator posiada uchwyty, na których wentylator można posadowić,
  • wibroizolatory w standardzie,
  • wentylator na ssaniu i na tłoczeniu wyposażony jest w króćce przyłączeniowe z gumowymi uszczelkami,
  • maksymalna temperatura tłoczonego medium 120°C.

Silnik elektryczny

  • klasa izolacji - F,
  • stopień ochrony - IP55,
  • zasilanie:
    • trójfazowe 230/400V 50Hz, 400V 50Hz, 400/690V 50Hz lub
    • jednofazowe 230V 50Hz (w zależności od modelu wentylatora i mocy silnika),
  • do regulacji częstotliwościowej (silniki trójfazowe),
  • do regulacji napięciowej (silniki jednofazowe).

Film produktowy

Zapraszamy do zapoznania sie z filmem przedstawiającym budowę i zalety wentylatorów KEF

Wsparcie techniczne

Karta katalogowa

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

Wymiary

Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
KEF/4-160/75-025S 478 476 503 422 387 240 210 352 360
KEF/4-160/75-025T 478 476 503 422 387 240 210 352 360
KEF/4-200/74-055S 526 520 517 470 420 266 229 410 360
KEF/4-200/74-055T 526 520 517 470 420 266 229 410 360
KEF/4-225/104-055S 639 590 565 580 500 335 285 520 460
KEF/4-225/104-075T IE3 639 590 565 580 500 335 285 520 460
KEF/4-250/114-110S 636 609 640 580 500 335 281 520 460
KEF/4-250/114-075T IE3 636 609 640 580 500 335 281 520 460
KEF/4-280/102-110S 707 660 660 650 570 379 318 590 530
KEF/4-280/102-150T IE3 707 660 660 650 570 379 318 590 530
KEF/2-315/102-110S 735 716 645 680 618 383 344 600 540
KEF/2-315/102-110T IE3 735 716 645 680 618 383 344 600 540
KEF/2-355/100-220T IE3 856 796 723 800 695 459 387 715 770
Typ K L M N O P R S
  mm mm mm mm mm mm mm mm
KEF/4-160/75-025S 400 216 432 200 37 40 394 290
KEF/4-160/75-025T 400 216 432 200 37 40 394 290
KEF/4-200/74-055S 400 221 464 200 47 50 422 290
KEF/4-200/74-055T 400 221 464 200 47 50 422 290
KEF/4-225/104-055S 500 257 517 303 36 38 458 354
KEF/4-225/104-075T IE3 500 257 517 303 36 38 458 354
KEF/4-250/114-110S 500 274 512 200 56 60 536 360
KEF/4-250/114-075T IE3 500 274 512 200 56 60 536 360
KEF/4-280/102-110S 570 315 594 200 35 40 597 430
KEF/4-280/102-150T IE3 570 315 594 200 35 40 597 430
KEF/2-315/102-110S 580 350 600 200 45 50 628 470
KEF/2-315/102-110T IE3 580 350 600 200 45 50 628 470
KEF/2-355/100-220T IE3 810 370 646 200 43 50 756 700
Typ T B' B1 C' C1 O' O1 ØD
  mm mm mm mm mm mm mm mm
KEF/4-160/75-025S 250 390 390 516 516 50 50 160
KEF/4-160/75-025T 250 390 390 516 516 50 50 160
KEF/4-200/74-055S 290 390 390 520 520 50 50 200
KEF/4-200/74-055T 290 390 390 520 520 50 50 200
KEF/4-225/104-055S 270 500 500 620 620 50 50 225
KEF/4-225/104-075T IE3 270 500 500 620 620 50 50 225
KEF/4-250/114-110S 310 500 500 634 634 50 50 250
KEF/4-250/114-075T IE3 310 500 500 634 634 50 50 250
KEF/4-280/102-110S 310 570 570 675 675 50 50 280
KEF/4-280/102-150T IE3 310 570 570 675 675 50 50 280
KEF/2-315/102-110S 250 570 570 650 650 50 50 315
KEF/2-315/102-110T IE3 250 570 570 650 650 50 50 315
KEF/2-355/100-220T IE3 310 800 800 730 730 80 80 355

Wyposażenie dodatkowe
