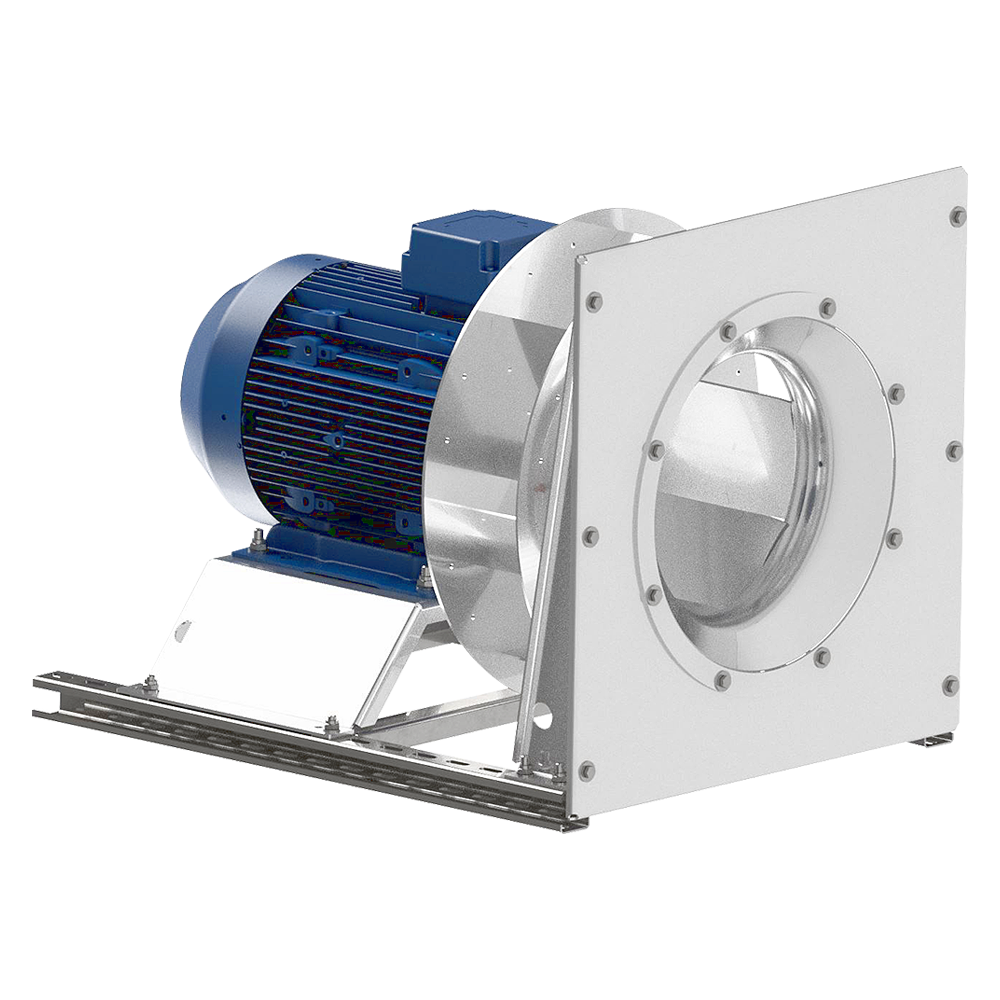

PBM - Wentylator promieniowy

PBM

Wentylator promieniowy

Wentylator promieniowy bez obudowy przeznaczony do transportu powietrza czystego lub lekko zapylonego. Jego typowe zastosowania to centrale wentylacyjne, systemy suszące, układy recyrkulacji powietrza oraz komory lakiernicze.
Nowość w ofercie
Venture Industries
Możliwość malowania na kolor
inny niż standardowy
Zapytaj o produkt

Zastosowanie

Wentylator promieniowy bez obudowy przeznaczony do transportu powietrza czystego lub lekko zapylonego. Typowe zastosowania:

  • centrale wentylacyjne,
  • systemy suszące,
  • układy recyrkulacji powietrza,
  • komory lakiernicze.

Konstrukcja

  • wentylator promieniowy o napędzie bezpośrednim
  • wirnik aluminiowy z łopatami pochylonymi do tyłu, wyważany dynamicznie wg ISO 21940-1
  • wentylator przystosowany do pracy w pozycji poziomej
  • wentylator aluminiowy ze stalowymi elementami podstawy malowanymi na kolor szary RAL 7042
  • zakres temperatur pracy wentylatora od -20°C do +40°C
  • lej wlotowy wyposażony w 4 nyple Ø6mm do pomiaru ciśnienia rozłożone równomiernie na obwodzie wlotu w pobliżu wirnika

Silnik elektryczny

  • asynchroniczny, trójfazowy, 230/400V 50Hz lub 400/690V 50Hz
  • stopień ochrony IP55
  • klasa izolacji F
  • do regulacji częstotliwościowej

Wykonania specjalne

  • malowanie na kolor inny niż standardowy
  • silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
  • silnik o innym stopniu ochrony IP
  • zakres temperatur pracy wentylatora poniżej -20°C oraz powyżej +40°C

Wsparcie techniczne

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Charakterystyka pracy

Wymiary

Typ A B C F G H I M ØD ØE
  mm mm mm mm mm mm mm mm mm mm
PBM-2-250-055T 400 359 415 290 217.5 409 359 6 200 225
PBM-2-280-110T 400 359 465 290 217.5 409 359 6 225 250
PBM-2-315-150T 500 459 515 390 267.5 509 459 6 250 275
PBM-2-355-300T 500 460 565 390 265 510 460 6 280 310
PBM-4-355-037T 500 460 565 390 265 510 460 6 280 310
PBM-2-400-550T 600 559 605 490 317.5 609 559 6 311 340
PBM-4-400-075T 600 559 605 490 317.5 609 559 6 311 340
PBM-2-450-1100T 600 559 815 490 317.5 609 559 6 354 385
PBM-4-450-110T 600 559 815 490 317.5 609 559 6 354 385
PBM-2-500-1500T 650 609 816 540 342.5 659 609 8 400 435
PBM-4-500-220T 650 609 816 540 342.5 659 609 8 400 435
PBM-4-560-300T 700 659 676 590 367.5 709 659 8 450 485
PBM-6-560-150T 700 659 676 590 367.5 709 659 8 450 485
Typ A B C F G H I J M ØD ØE
  mm mm mm mm mm mm mm mm mm mm mm
PBM-4-630-550T 800 759 824 690 417.5 809 759 345 8 500 530
PBM-6-630-220T 800 759 824 690 417.5 809 759 345 8 500 530
PBM-4-710-1100T 900 859 964 790 467.5 909 859 395 8 560 600
PBM-6-710-300T 900 859 964 790 467.5 909 859 395 8 560 600
PBM-4-800-1850T 1000 959 1064 890 517.5 1009 959 445 8 630 670
PBM-6-800-550T 1000 959 1064 890 517.5 1009 959 445 8 630 670
