LTVM, LRVM - Nawiewnik

LTVM, LRVM

Nawiewnik

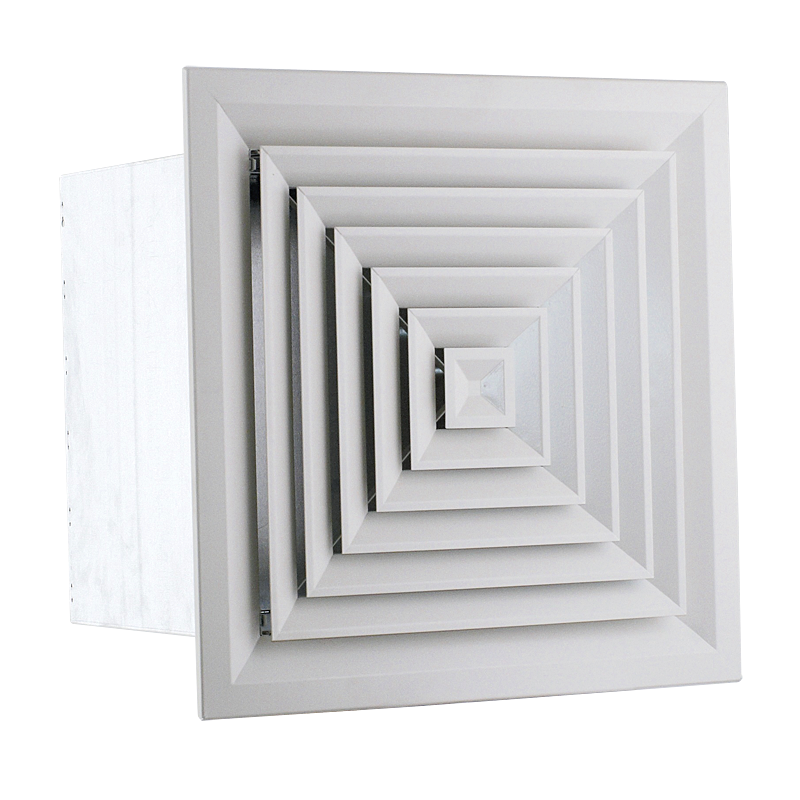

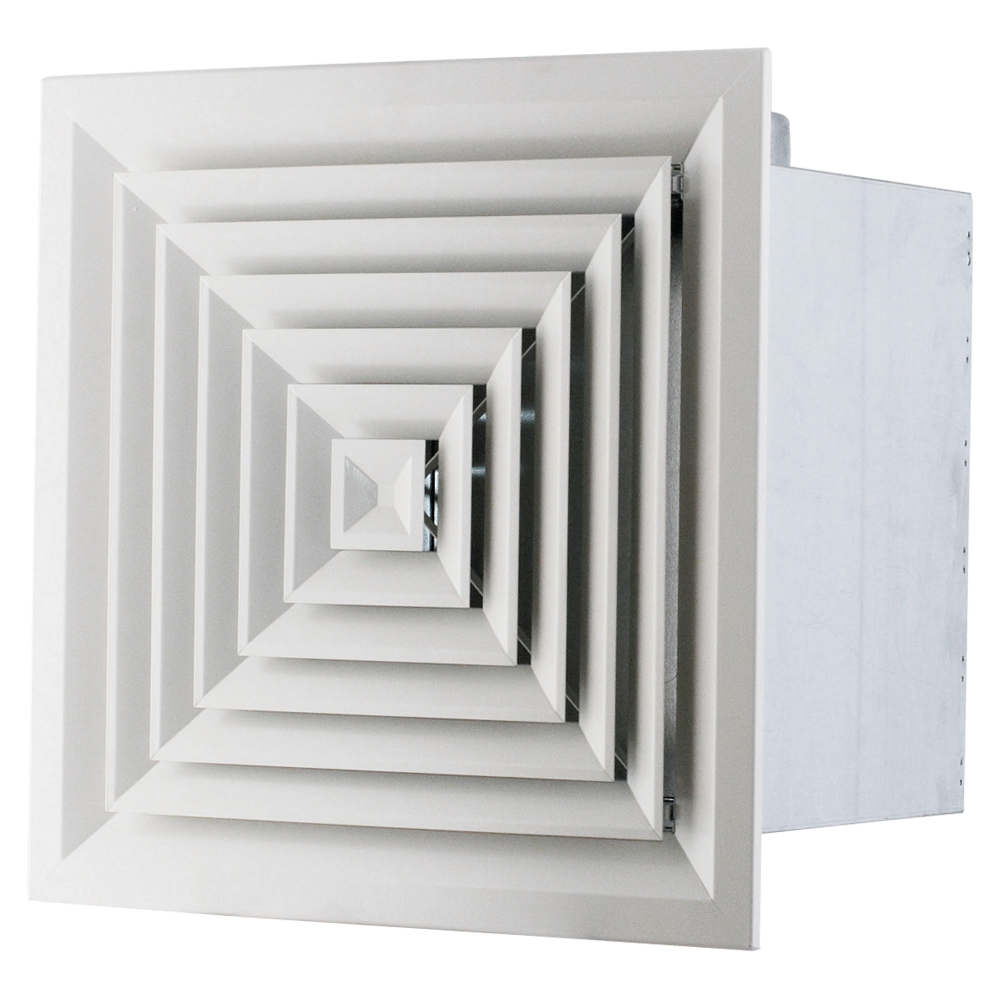

Nawiewnik kwadratowy sufitowy typu LTVM stosuje się do nawiewu zimnego lub ciepłego powietrza, o dużym zróżnicowaniu temperatur między nawiewem i pomieszczeniem.
Zapytaj o produkt

Zastosowanie LTVM

(nawiewny)

Nawiewnik kwadratowy sufitowy typu LTVM stosuje sie do nawiewu zimnego lub ciepłego powietrza, o dużym zróżnicowaniu temperatur między nawiewem i pomieszczeniem.

Nawiewnik jest przystosowany do umieszczenia w modułowym stropie podwieszanym o boku 600 mm.

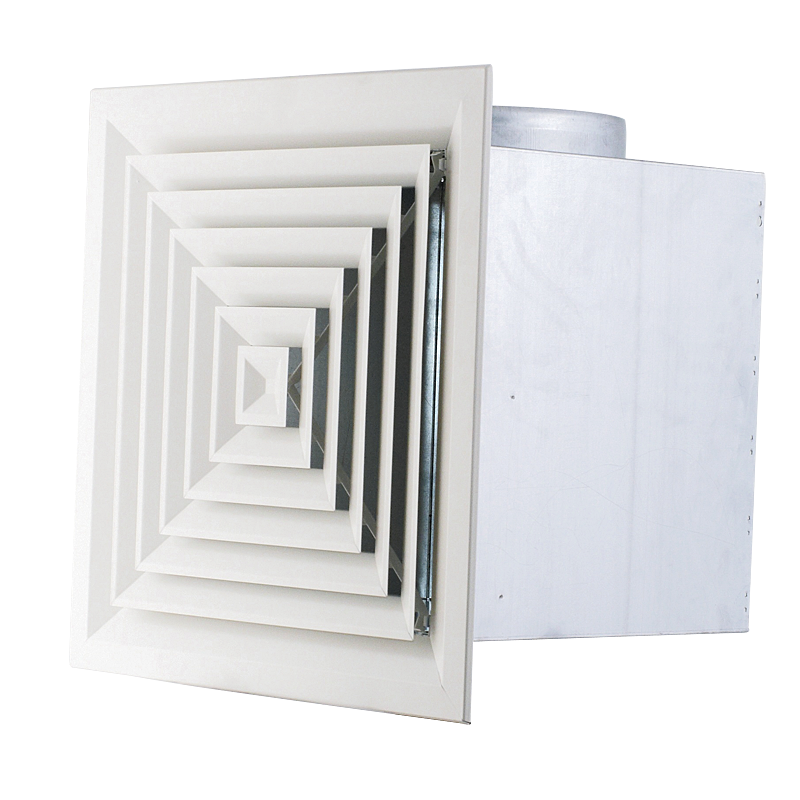

Na życzenie może zostać zmontowany wraz ze skrzynką rozprężna. Szeroki napływ powietrza umożliwia dobrą wentylację pomieszczenia przy małej liczbie wymian powietrza. Możliwość wyboru jednego z pięciu sposobów nawiewu daje swobodę umiejscowienia. Nawiewnik sufitowy typu LTVM posiada dużą wydajność bez względu na sposób nawiewu.

Zastosowanie LRVM

(wywiewny)

Nawiewnik kwadratowy sufitowy typu LRVM stosuje się do wywiewu powietrza. Jego wygląd jest identyczny, jak nawiewnika typu LTVM.

Nawiewnik jest przystosowany do umieszczenia w modułowym stropie podwieszanym.

Na życzenie, może zostać zmontowany wraz ze skrzynką rozprężną.

Zasady

  • zasięgi nawiewu podany dla poziomo zamontowanego stropu
  • ciśnienie podane dla całkowicie otwartej przepustnicy
  • zasięg nawiewu T podany w metrach
  • ciśnienie statyczne i> podane w Pa
  • przyjęte tłumienie pomieszczenia: 10 dB
  • ciśnienie akustyczne Lp podane w db(A)

Parametry

  • Max. Ilość wymian powietrza: do 8x
  • Roznica temperatur między nawiewem i pomieszczeniem: ±10°C



Wykonanie

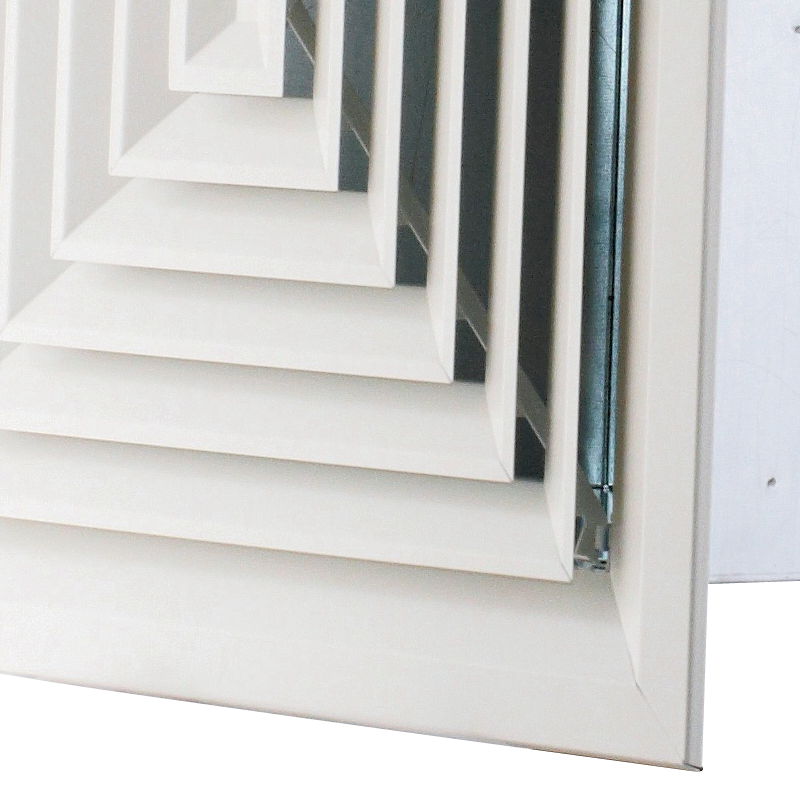

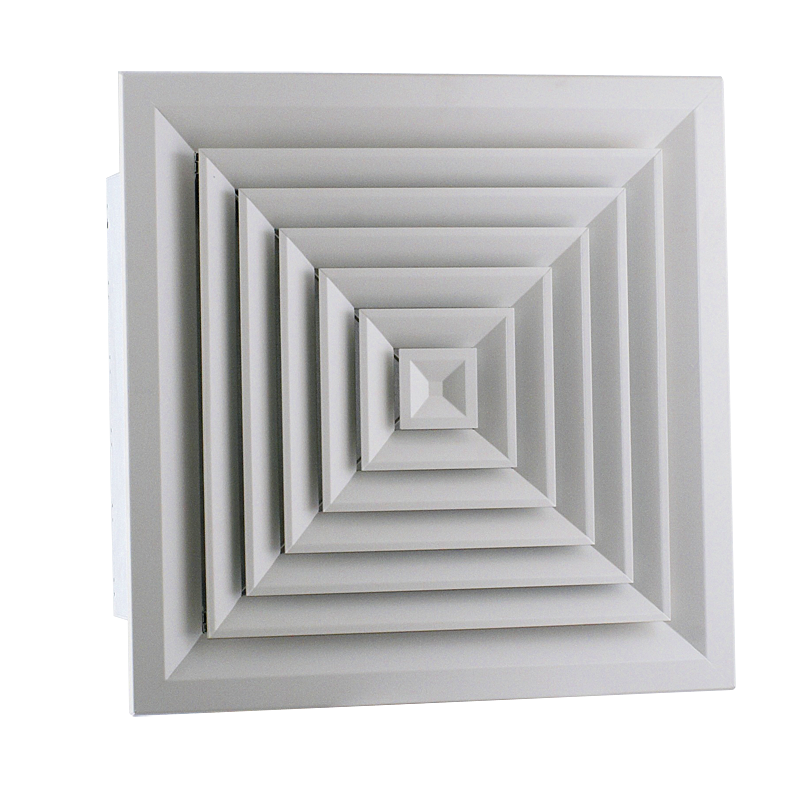

Nawiewnik kwadratowy sufitowy

  • czoło i wnętrze: stal
  • wykończenie: epoksydowa farba proszkowa
  • kolor: biały RAL9010

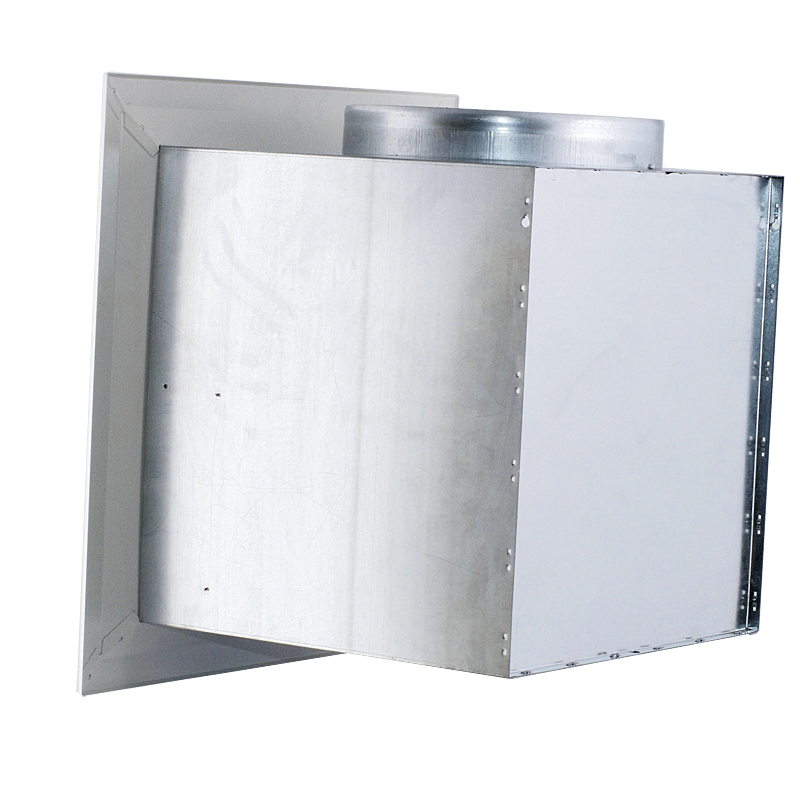

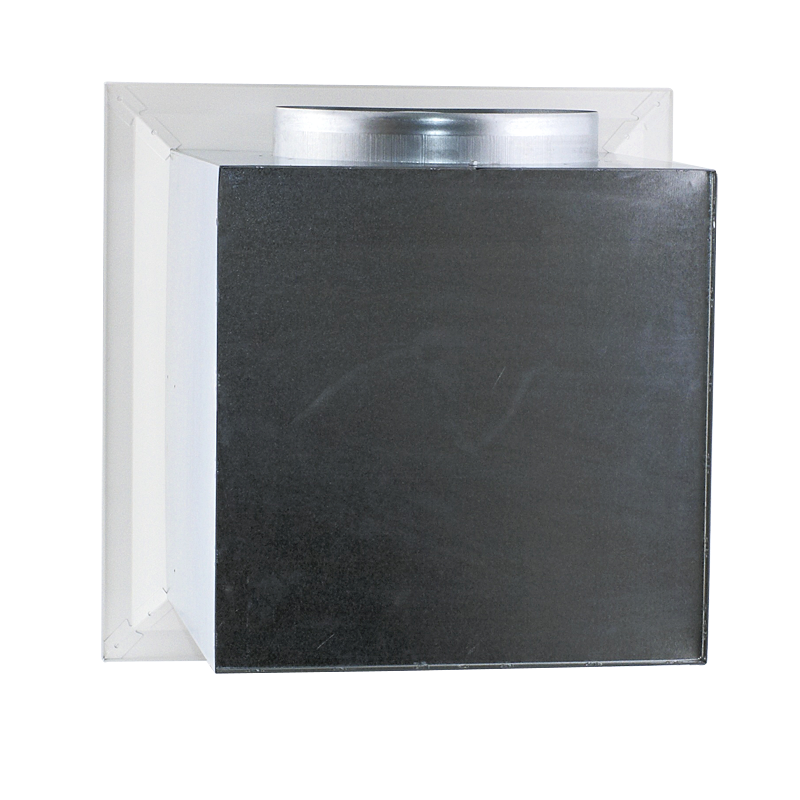

Skrzynka rozprężna

  • materiał: stal galwanizowana
  • izolacja: 1/2” okładzina
  • wykończenie: brak

Przepustnica
Model okrągły:

  • materiał: stal galwanizowana
  • wykończenie: brak

Model kwadratowy:

  • materiał: aluminium
  • wykończenie: brak

Dostępne typy

LTVM

  • L nawiewnik kwadratowy sufitowy
  • T nawiewny
  • V  płytkie, stałe czoło zaluzjowe
  • M modułowy sufit o boku 600 mm

    -  wyposażenie

  • O brak
  • V przepustnica

    - dostępne opcje

  • Z przyłącze kwadratowe
  • U nieizolowana skrzynka rozprężna zamontowana
  • R izolowana skrzynka rozprężna zamontowana

LRVM

  • L nawiewnik kwadratowy sufitowy
  • R wywiewny
  • V płytkie, stałe czoło żaluzjowe
  • M modułowy sufit o boku 600 mm

    -  wyposażenie

  • O brak
  • V przepustnica

    - dostępne opcje

  • Z przyłącze kwadratowe
  • A przyłącze okrągłe
  • U nieizolowana skrzynka rozprężna zamontowana
  • R izolowana skrzynka rozprężna zamontowana

Wsparcie techniczne

Karta katalogowa

Dobierz wentylator www.programdoboru.pl

m3/h
Pa

Wymiary

Typ P []A ØD
  mm mm mm
LTVM 250 270 156 123
LTVM 325 345 233 198
LTVM 400 395 309 248
LTVM 475 425 385 278
LTVM 550 460 461 313
LRVM 250 270 256 123
LRVM 325 345 233 198
LRVM 400 395 309 248
LRVM 475 425 385 278
LRVM 550 460 461 313
